Репортаж от Wedoany，Солнечный проект Old Hill Farm, расположенный в Джефферсон-Вэлли, штат Нью-Йорк, разработанный компанией Woodfield Renewable Partners, успешно развернул систему мощностью 6 106 490 Вт на склонах и неровной местности с использованием системы винтовых свайных опор Long Span от DCE Solar. В проекте установлено 11 414 модулей Canadian Solar, монтажные работы выполнены компанией DCE Services, включая механическую установку и предварительное бурение, что обеспечило бесперебойную реализацию проекта.

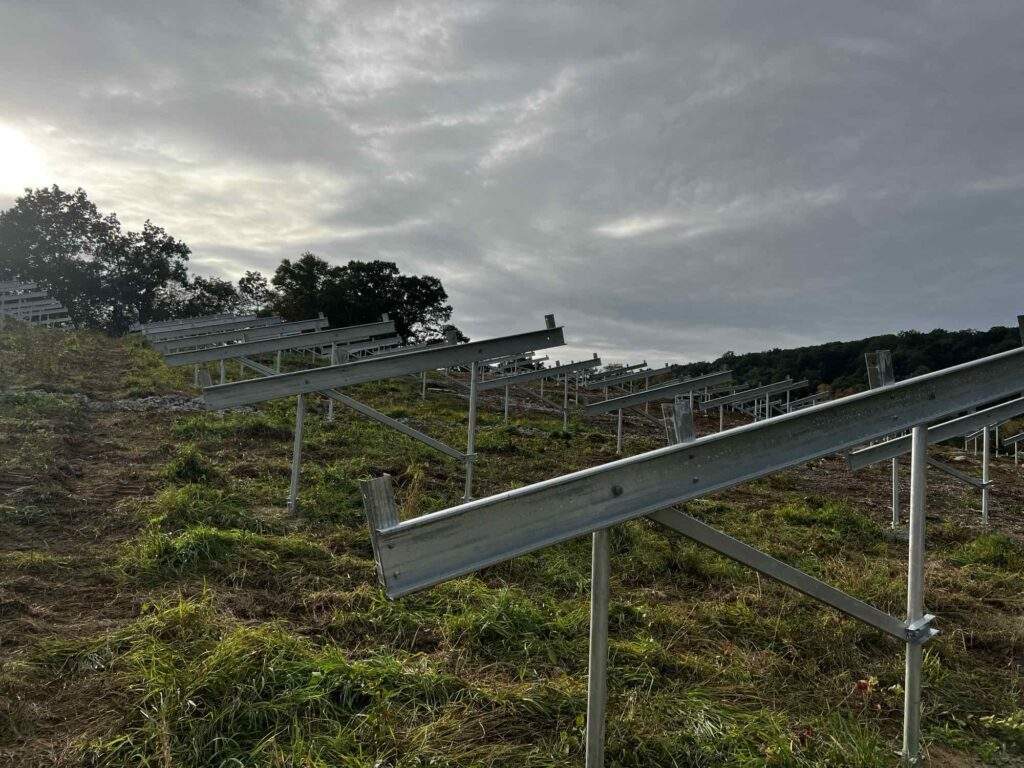

Неровный крутой уклон участка исключил возможность использования традиционных забивных свай с фиксированным углом наклона. Выравнивание участка до допусков, необходимых для стандартной свайной системы, значительно увеличило бы затраты на земляные работы и создало бы дополнительные риски экологической экспертизы. Поэтому Woodfield выбрала опорную систему, способную естественным образом адаптироваться к рельефу, — наземные опоры Long Span с фиксированным углом наклона от DCE Solar на винтовых сваях. Система использует конструкцию независимых блоков, которые распределяют нагрузку по всему массиву независимо друг от друга, не требуя непрерывного базового уклона, что позволяет избежать масштабных земляных работ.

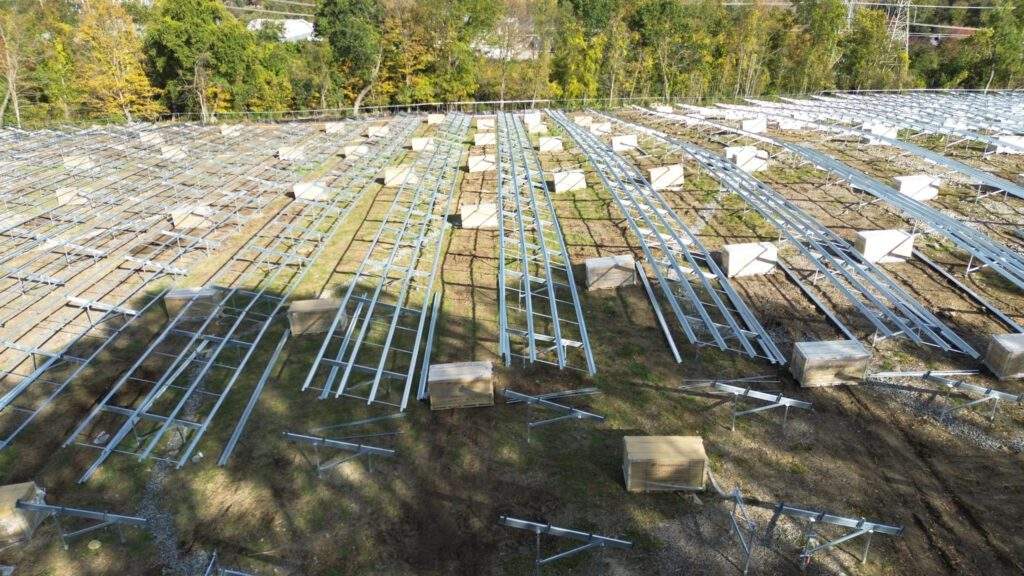

Перед началом механического монтажа на всем участке было проведено предварительное бурение для определения сопротивления грунта под склонами, что позволило монтажной бригаде получить реальные данные о почве и обеспечить одинаковую глубину погружения на неровной местности. DCE Services установила 2 620 винтовых свай длиной 2 100 мм каждая, изготовленных из стали G115стали, которые достигли целевой глубины погружения, указанной в геотехническом отчете, в изменяющихся почвенных условиях. Конструкция проанализирована в соответствии с ASCE 7-16, расчетная скорость ветра — 105 миль/ч, снеговая нагрузка на грунт — 30 psf, что соответствует требованиям к нагрузкам для наземных солнечных проектов на северо-востоке США.

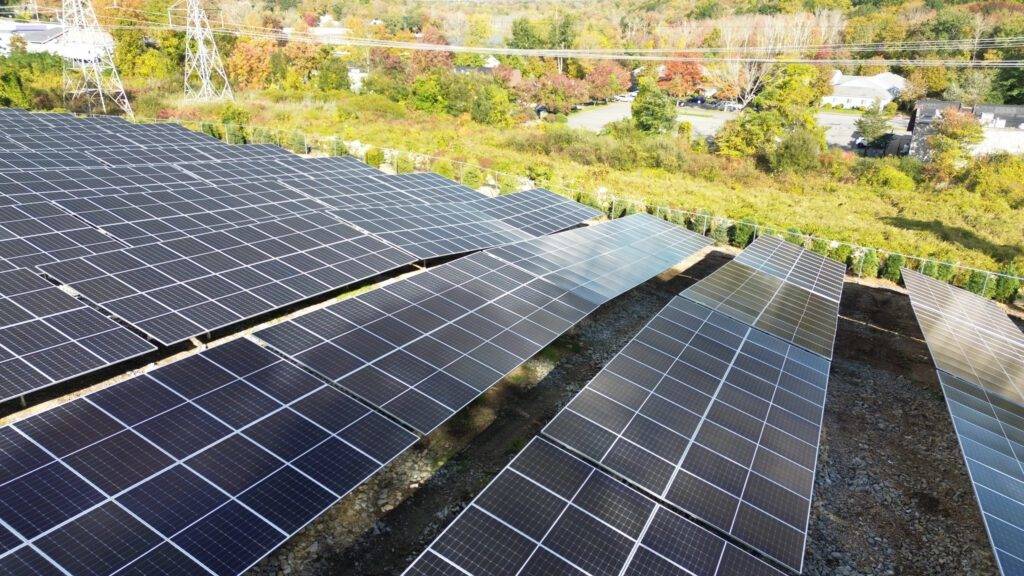

11 414 модулей Canadian Solar установлены под фиксированным углом наклона 15°, весь массив сохраняет минимальный дорожный просвет 30 дюймов. Угол наклона, дорожный просвет и геометрия большепролетного фундамента были согласованы в инженерном пакете для обеспечения равномерного межрядного расстояния и соответствия требованиям к нагрузке при расчетных ветровых и снеговых условиях.
Проект завершен с мощностью 6 106 490 Вт DC, при использовании традиционной свайной системы потребовались бы существенные изменения в земляных работах. Ограничение выравнивания участка снизило затраты и позволило сохранить график работ без сбоев.
Тайлер Бонини, руководитель Woodfield Renewable Partners, отметил: «Его надежная конструкция в сочетании со способностью покрывать большие площади с минимальным количеством структурных элементов сделала его идеальным решением. Система универсальна, долговечна и экономически эффективна». Опыт, полученный в проекте Old Hill Farm, показывает, что на участках со значительными перепадами уклонов выбор фундамента является как конструктивным, так и экономическим решением в части земляных работ; системы винтовых свай с большей несущей способностью уменьшают общее количество фундаментов и необходимые земляные работы, а стратегия предварительного бурения оказалась эффективной благодаря предварительной фиксации подземных условий.
