Данная схема основана на ультразвуковом водосчетчике, который анализирует и обрабатывает разницу во времени, возникающую из-за изменения скорости распространения ультразвукового луча в воде при движении по течению и против течения, чтобы определить скорость потока воды и, следовательно, рассчитать расход воды. Поскольку внутри прибора отсутствуют механические движущиеся части, он обладает такими характеристиками, как малые потери давления, длительный срок службы, прямой выход электрического сигнала, удобная коррекция характеристик измерения и хорошая повторяемость измерений. Появление полностью электронных водосчетчиков открыло идеальный путь для всестороннего повышения производительности измерения (учета) расхода воды в закрытых напорных трубопроводах.
1/1
Полностью электронное решение для учёта водопотребления
Обсуждение цен
Китай
№ 355, улица Хунсин, район Цзянбэй, город Нинбо, провинция Чжэцзян
+86-574-88195820
sales@nwmwatermeters.com
Описание продукта
Технические параметры
Технические параметры
Параметры расхода
| DN | Q₃/Q₁ | Перегрузочный расход Q₄ (м³/ч) | Постоянный расход Q₃ (м³/ч) | Переходный расход Q₂ (л/ч) | Минимальный расход Q₁ (л/ч) | Мин. показание (м³) | Макс. показание (м³) |
|---|---|---|---|---|---|---|---|
| 15 | 400 | 3,125 | 2,5 | 10,0 | 6,3 | 0,0001 | 999 999 |
| 250 | 16,0 | 10,0 | |||||
| 160 | 25,0 | 16,0 | |||||
| 20 | 400 | 5 | 4,0 | 16,0 | 10,0 | 0,0001 | 999 999 |
| 250 | 25,0 | 16,0 | |||||
| 160 | 40,0 | 25,0 | |||||
| 25 | 400 | 7,875 | 6,3 | 25,2 | 15,8 | 0,0001 | 999 999 |
| 250 | 40,0 | 25,0 | |||||
| 160 | 64,0 | 40,0 | |||||
| 32 | 400 | 12,5 | 10 | 40,0 | 25,0 | 0,0001 | 999 999 |
| 250 | 64,0 | 40,0 | |||||
| 160 | 102,4 | 64,0 | |||||
| 40 | 400 | 20 | 16 | 64,0 | 40,0 | 0,0001 | 999 999 |
| 250 | 102,4 | 64,0 | |||||
| 200 | 160,0 | 100,0 |
Предельно допустимая погрешность:
-
Нижняя зона (Q₁ ≤ Q < Q₂): ±5%
-
Верхняя зона (Q₂ ≤ Q ≤ Q₄): ±2%

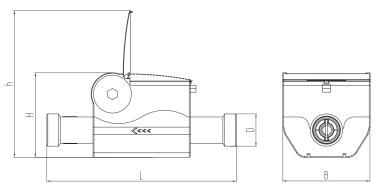

Габаритные размеры
Внимание: Приведённые габаритные размеры и масса являются справочными. Фактические характеристики могут незначительно отличаться в зависимости от конкретного изделия.
Ультразвуковой водосчётчик
Модели: LXC-15DW~40DW
Монтаж в любом положении
| DN | Длина L (мм) | Ширина B (мм) | Высота H (мм) | Высота h (мм) | Присоединительная резьба | Масса (кг) |
|---|---|---|---|---|---|---|
| 15 | 165 | 90 | 87 | 150 | G3/4B | 0,8 |
| 20 | 195 | 90 | 87 | 150 | G1B | 1,0 |
| 25 | 225 | 90 | 107 | 170 | G1 1/4B | 1,5 |
| 32 | 230 | 90 | 107 | 170 | G1 1/2B | 1,8 |
| 40 | 245 | 90 | 107 | 170 | G2B | 2,3 |
Ультразвуковой водосчётчик с клапаном управления
Модели: LXCF-15~25
Горизонтальное исполнение
| DN | Длина L (мм) | Ширина B (мм) | Высота H (мм) | Подключение | Масса (кг) |
|---|---|---|---|---|---|
| 15 | 165 | 110 | 135 | Резьба R1/2, G3/4B | 1,27 |
| 20 | 195 | 110 | 135 | Резьба R3/4, G1B | 1,69 |
| 25 | 225 | 127 | 149 | Резьба R1, G1 1/4B | 1,98 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Температурный класс | T30 / T50 |
| Класс условий эксплуатации | Класс B, Класс O |
| Максимальное допустимое давление | 1,6 МПа |
| Класс электромагнитной обстановки | Класс E1, Класс E2 |
| Класс чувствительности к потоку | U0 / D0 |
| Класс точности | 2 |
| Ограничение по ориентации монтажа | Любая ориентация |
| Параметр связи | Значение |
|---|---|
| Способы связи | NB-IoT, LoRa, 4G, RS-485, M-Bus и другие |
