Интегрированная система мониторинга PRS-7000
Интегрированная система мониторинга PRS-7000 представляет собой интеграцию передовых сетевых технологий распределенного типа, объектно-ориентированных баз данных и кроссплатформенной технологии визуализации, которая полностью соответствует многочисленным международным стандартам (IEC60870-5-103, IEC-61850 ED1/ED2 и т.д.).PRS-7000 полностью соблюдайте основные требования к оцифровке информации о станциях, созданию сетей коммуникационных платформ и стандартизации обмена информацией.
| Предмет | Параметр |
| Платформа | Выход на платформу операционных систем Unix/Linux/Windows |
| База данных | Оперативное добавление, удаление и изменение различных данных |
| Модуль | Включает в себя инструмент настройки (моделирования) данных, систему баз данных, поддерживающую динамическую модель, инструмент настройки блока связи, графическую конфигурацию, модуль обработки протокола связи, модуль шины данных, модуль повторного управления системными функциями, статистический расчет, модуль SCADA и т.д. |

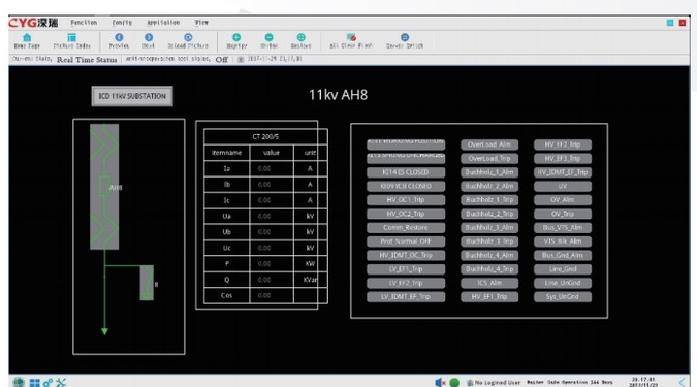

| Графический | Графическая система поддерживает некоторые стандартные графические форматы (SVG, CIM/G и т.д.) с хорошим взаимодействием |
| Аналог | Поддерживает протоколы IEC60870-5-103, IEC 61850 и GOOSE, постоянно измеряет и рассчитывает напряжение, ток, мощность и частоту. |
| Защита от неправильной эксплуатации | Выбирает точки измерения из данных автоматизации и редактирует атрибуты защиты от неправильной работы, включая правило закрытия/открытия, условия эксплуатации и т.д. |
Функции защиты
Индекс производительности системы
| No. | Предмет | Единица измерения | Пропускная способность системы | |
| 1 | Емкость базы данных в режиме реального времени | Аналоговое количество | Точка отбора проб | ≥50000 |
| Значение статуса | Точка отбора проб | ≥100000 | ||
| Дистанционное управление | Точка отбора проб | ≥10000 | ||
| Рассчитанное количество | Точка отбора проб | ≥2000 | ||
| 2 | Объем памяти исторической базы данных | Интервал выборки в ходе исторического опроса | минута | 1~30(Adjustable) |
| Историческая кривая тренда, продолжительность хранения ежедневного отчета, ежемесячного отчета и годового отчета | год | ≥2 | ||
| Количество исторических кривых тренда | штук | ≥300 | ||
| 3 | Синхронное векторное запоминающее устройство | Время непрерывной записи | день | ≥14 |
