Блок защиты и управления PRS-7367

Обсуждение цен

Регион:

Китай

Адр.:

Добавить: №13, 1-я Северная дорога Кэцзи, Северная часть индустриального парка высоких технологий, район Наньшань, Шэньчжэнь 518057, Китай

Консультации:

+86-755-3301-8888

Почта:

sunsy@cyg.com

Онлайн

В избр.

PRS-7367 представляет собой экономичное решение для защиты и управления распределительной системой.Реле обеспечивает широкий спектр функций защиты, управления, мониторинга и измерения в одном закрытом блоке.Реле подходит для применения в сетях с твердым заземлением, с заземлением по импедансу, с заземлением катушки Петерсона или без заземления.

Предмет	Параметр
Представление	32-разрядный высокопроизводительный двухъядерный процессор, внутренняя высокоскоростная шина и интеллектуальные порты l/0
Оборудование	Модульный дизайн аппаратного обеспечения, гибкая настройка и простое расширение
Интерфейс	Человеко-машинный интерфейс (HMI) с небольшим модулем управления (ЖК-дисплей с разрешением 320 × 240 точек, 16-клавишная клавиатура и 18 светодиодных индикаторов
Общение	Сеть Ethernet, последовательные порты RS-485.Протокол связи опционально: IEC 61850, IEC60870-5-103, DNP3.0 или ModBus.
Аналог	Поддерживает протоколы IEC60044-8, IEC61850-9-2 и GOOSE, постоянно измеряет и вычисляет напряжение, ток, мощность и частоту.
Запись	Сигналы о неисправностях и помехах, отчеты о работе, записи операций наблюдения, контроля и последовательность событий с временной меткой.

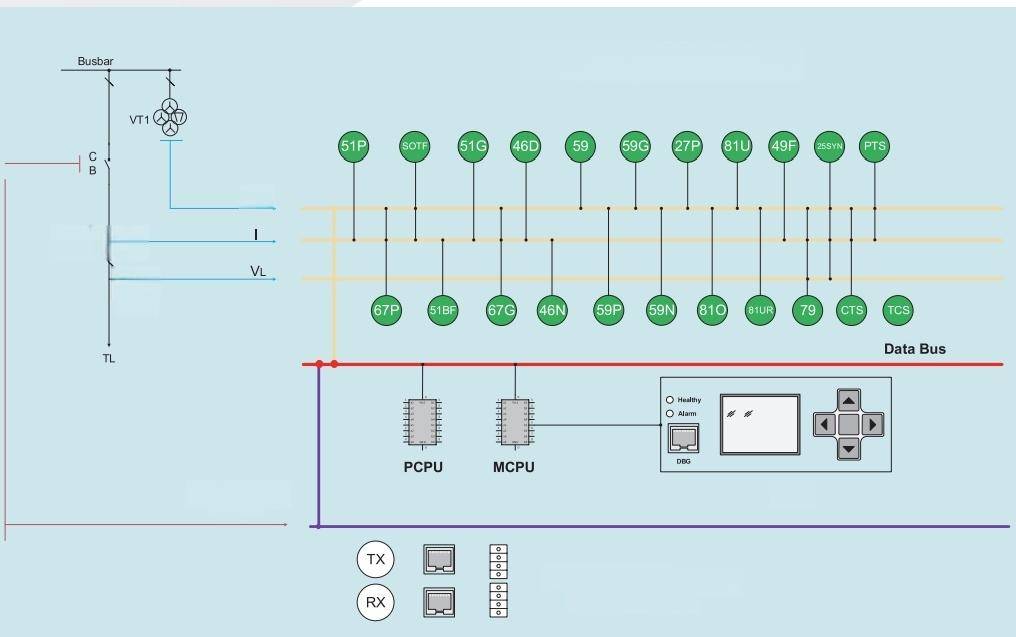

Функции защиты

Особенность

Описание	IEC 60617	ANSI	Код CYG
Ненаправленная защита от перегрузки по току	3l>	51P	51P
Направленная защита от перегрузки по току	3	>_>	67P
Переключение на неисправность	SOTF	SOTF	SOTF
Защита от отказа автоматического выключателя	3I>/10>BF	50BF	50BF
Защита от разрыва фазы	12/l1>	46PD	46D
Защита от ненаправленных замыканий на землю	lo>	51N	51G
Направленная защита от замыкания на землю	lo>>	67N	67G
Защита от тока отрицательной последовательности	12>	46N	46N
Защита от трехфазного перенапряжения	3U>	59	59
Защита от перенапряжения положительной последовательности	U1>	47	59P
Защита от остаточного перенапряжения	Uo>	59G	59G
Защита от перенапряжения отрицательной последовательности	U2>	47	59N
Защита от пониженного напряжения положительной последовательности	U1<	47	27P
Защита от превышения частоты	f>	81	810
Защита от пониженной частоты	f<	81	81URS
Защита от восстановления при пониженной частоте			81URE
Защита от частотного градиента	Df/dt<>	81	81R
Трехфазная защита от тепловой перегрузки	3lth>	49	49F
Автоматическое повторное закрытие	0->1	79	79
Проверка синхронизации	SYNC	25	25SYN
Трехфазная защита конденсатора от пониженного напряжения	3U<	27	CUB_27
Защита от обратного включения	P or Q>	32R/320	32R
Устройство для определения неисправностей	FLOC	21FL	21FL
Механическая защита			MP
Автоматический выключатель резервного питания	/	/	BPAS
Вт метрических чувствительной замыканий на землю	/	/	SEF
