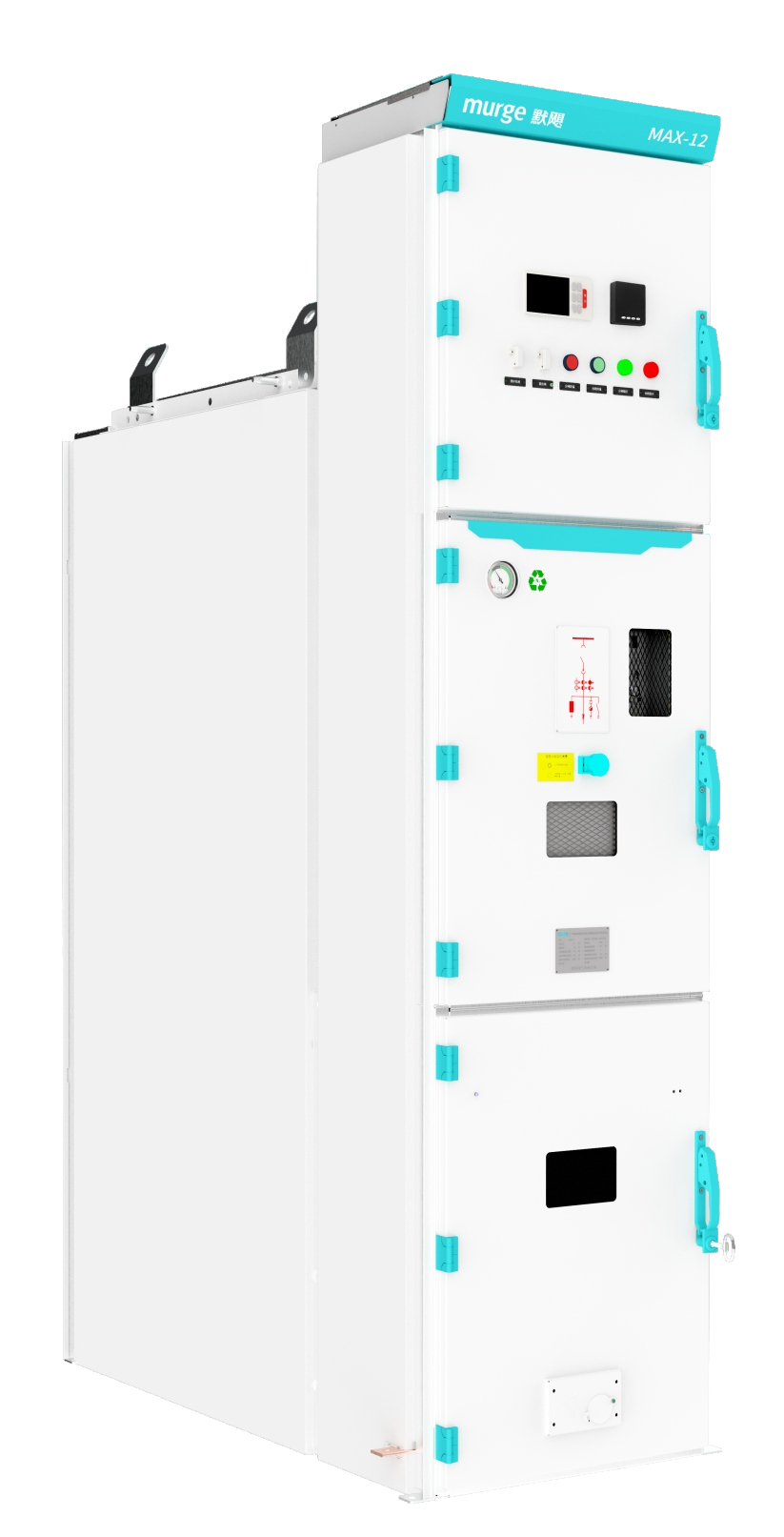

Распределительное устройство с газовой изоляцией SF6 (C-GIS) - это новое поколение распределительных устройств с независимыми правами интеллектуальной собственности, разработанное компанией Merck & Co. Независимо друг от друга. В нем в качестве изолирующей среды используется газ с пониженным давлением N2 или SF6, а в качестве основных компонентов - вакуумный выключатель и трехпозиционный выключатель. надувной отсек, газовая камера сварена и изготовлена из высококачественной пластины из нержавеющей стали толщиной 3 мм, на которую не влияет воздействие окружающей среды; она обладает такими характеристиками, как экологическая защита окружающей среды, надежная работа, гарантия безопасности, компактная конструкция, небольшие габариты, не требующие обслуживания, длительный срок службы и защита окружающей среды. адаптивность.
Распределительные устройства серии MAX - это полный комплект устройств распределения электроэнергии для трехфазного переменного тока напряжением 12 кВ частотой 50 Гц с одной шиной и сегментированной системой с одной шиной. Он в основном используется для управления, защиты и мониторинга энергогенерирующих компаний, передачи электроэнергии малыми и средними генераторами, распределения электроэнергии промышленными и горнодобывающими предприятиями и учреждениями, а также для приема, передачи и запуска крупномасштабных высоковольтных двигателей на подстанциях энергосистем.
| Серийный номер | Проекты | Единицы | Параметры | |||
| 1 | Номинальное напряжение | KV | 12 | |||
| 2 | Номинальная частота | Hz | 50 | |||
| 3 | Номинальный ток | А. | 1250/2500/3150 | |||
4 |
Номинальная Изоляция Уровень |
Устойчивость к давлению рабочей частоты 1min | Между, на землю | KV | 42 | |
| Сломанный рот | KV | 48 | ||||
| Контрольные и вспомогательные петли | KV | 2 | ||||
| Напряжение, выдерживающее удар молнии | Между, на землю | KV | 75 | |||
Сломанный рот |
KV | 85 | ||||
| 5 | Номинальная кратковременная стойкость к току | KA/s | 25, 31,5, 40/4 | |||
| 6 | Номинальная пиковая стойкость к току | KA | 63, 80, 100 | |||
| 7 | Номинальный ток выключения короткого замыкания | KA | 25, 31,5, 40 | |||
| 8 | Номинальный ток замыкания | KA | 63, 80, 100 | |||
| 9 | Срок службы выключателя | / | E2 | |||
| 10 | Номинальная последовательность операций | / | O-0.3s-CO-180s-CO | |||
| 11 | Механический срок службы | Автоматический выключатель | Раз | 20000 | ||
| Выключатель изоляции/заземления | Раз | 5000 | ||||
12 |
Резистор контура | 1250A | μΩ | ≤ 120 | ||
| 2500A | μΩ | ≤ 80 | ||||
| 3150A | μΩ | ≤ 80 | ||||
| 13 | Номинальное давление надувной (давление при 20 ℃) | MPa | 0.02 | |||
| 14 | Относительная годовая утечка газа | Год | ≤ 0,01% | |||
| 15 | Изоляционные газы | / | N₂/SFЖим | |||
16 |
Уровень защиты | Отсек (IP-код) | / | IP2XC | ||
| Газовый ящик (IP-код) | / | IP67 | ||||
| Шкаф (IP-код) | / | IP41 | ||||
| Шкаф (код IK) | / | Ik10 | ||||
| 17 | Испытание дуги (ток неисправности/продолжительность) | KA/s | 31,5/1, 40/0, 5 | |||
