Устройство синхронизации времени PRS-7391

Name: Устройство синхронизации времени PRS-7391
Availability: InStock

Обсуждение цен

CYG SUNRI CO.,LTD.

Регион:

Китай

Адр.:

Добавить: №13, 1-я Северная дорога Кэцзи, Северная часть индустриального парка высоких технологий, район Наньшань, Шэньчжэнь 518057, Китай

Консультации:

+86-755-3301-8888

Почта:

sunsy@cyg.com

Онлайн

В избр.

Устройство синхронизации времени PRS-7391 применяется на подстанциях и электростанциях с классом напряжения не менее 10 кВ, которое обеспечивает источник времени и синхронизации для различного вспомогательного оборудования на станциях и подстанциях, такого как система автоматизации диспетчеризации, микрокомпьютерное устройство релейной защиты, регистратор неисправностей, устройство записи последовательности событий, телеуправление устройство (RTU), компьютерная сеть обмена данными, интеллектуальное электронное устройство (IED) и т.д.

Предмет	Параметр
Текущий надзор	Это устройство поддерживает локальную SCADA-систему и связь с удаленным центром управления с использованием протоколов, таких как IEC 61850, для осуществления контроля состояния работы устройства.
Временная служба	Это устройство поддерживает GPS (глобальную систему позиционирования) и BDS (навигационную спутниковую систему BeiDou).Кроме того, оно поддерживает компенсацию временной задержки передачи с антенны.
Прием сигнала	Обеспечивает 2 канала приема сигнала IRIG-B через оптический порт или порт RS-485/422.Кроме того, он поддерживает компенсацию временной задержки приема на основе канала связи.
Стандарты	Протокол IEEE 1588V2 (режим BC и режим OC), протокол SNTP/NTP.
Синхронизация	Поддержка PPS (количество импульсов в секунду), PPM (количество импульсов в минуту), PPH (количество импульсов в час), сигнала IRIG-B, временного сообщения (последовательного), временного сообщения SNTP / NTP (сетевого), сигнала IEEE 1588 и т.д.

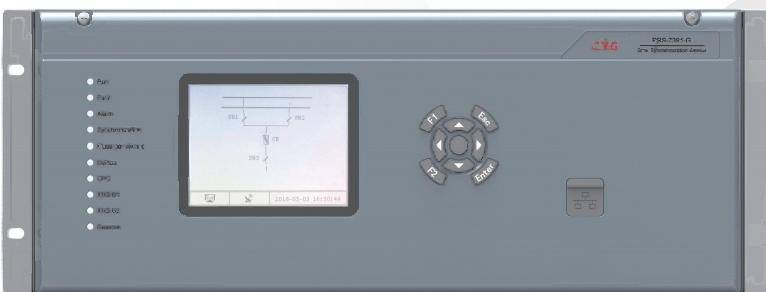

HMI (человеческий фактор)	Оснащен 5,7-дюймовым ЖК-дисплеем и навигационной клавиатурой для отображения реального времени, состояния спутникового слежения, состояния ввода IRIG-B, текущего источника синхронизации и т.д.

Технические характеристики

PPS/PPM/PPH

Предмет	RS-485/422	ТТЛ	Контакт	Оптический
Восходящий край (макс.)	50ns	50ns	50ns	50ns
Точность (макс.)	100ns	100ns	100ns	100ns
Длительность импульса	100ms	100ms	100ms	100ms

Постоянный код IRIG-B

Предмет	RS-485/422	ТТЛ	Контакт	Оптический
Восходящий край (макс.)	50ns	50ns		50ns
Точность (макс.)	100ns	100ns		100ns
Формат	Для кода IRIG-B - 1 кадр в секунду, 100 кодовых элементов на кадр и 10 мс на кодовый элемент; Информация об элементах кода IRIG-B включает в себя: информацию о часовом поясе, информацию о качестве времени, идентификационную информацию о високосной секунде, информацию SBS.
