BP-2CD - это распределенная дифференциальная защита шин, предназначенная для защиты и контроля различных схем расположения шин с различным уровнем напряжения в диапазоне от 35 кВ до 1000 кВ.BP-2CD подходит для различных конфигураций шин, включая одиночную шину, одиночную шину с секционным выключателем, двойную шину, двойную шину с секционными выключателями и выключатели с шинным соединением, и полуторный автоматический выключатель.
| Предмет | Параметр |
|---|---|
| Представление | 32-разрядный высокопроизводительный двухъядерный процессор, внутренняя высокоскоростная шина и интеллектуальные порты ввода-вывода |
| Оборудование | Модульный дизайн аппаратного обеспечения, гибкая настройка и простое расширение |
| Интерфейс | Человеко-машинный интерфейс (HMI) с небольшим модулем управления (ЖК-дисплей с разрешением 320×240 точек, клавиатура с 16 клавишами и 21 светодиодным индикатором) |
| Общение | Сеть Ethernet, последовательный порт RS-485.Протокол связи опционально: IEC 61850, IEC60870-5-103, DNP 3.0 или ModBus. |
| Аналог | Поддерживает протокол IFC60044_8 IFC61850-9-2, а GOOSE постоянно измеряет и вычисляет напряжение, ток, мощность и частоту. |
| Запись | Сигналы о неисправностях и помехах, отчеты о работе, записи операций наблюдения, контроля и последовательность событий с временной меткой. |

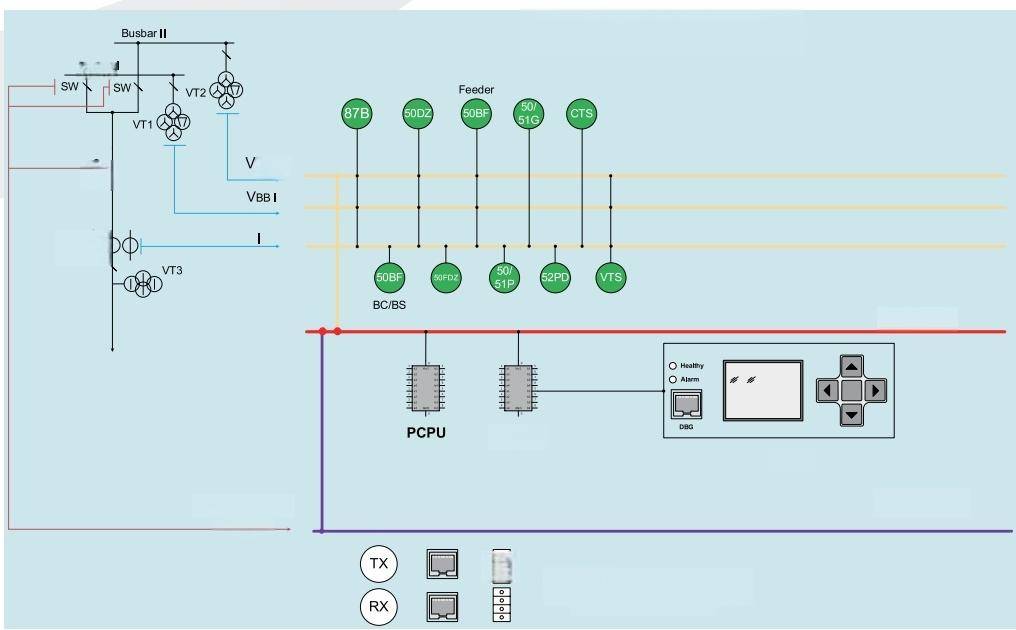

Функции защиты
