1. Типы клапанов и экономическая логика

Запорная арматура должна надёжно открывать или перекрывать поток; регулирующая - удерживать технологический параметр; предохранительная - защищать оборудование от превышения давления. Смешение этих функций приводит к неправильному выбору. Например, дросселирование задвижкой ускоряет эрозию седла, а применение обычного шарового крана при высокой кавитации может вызвать разрушение trim и корпуса.

Тип	Сильная сторона	Ограничение	Экономически оптимальное применение
Задвижка	Полный проход, малые потери в открытом состоянии	Медленное управление, не для дросселирования	Магистрали, нефть, газ, вода, пар
Шаровой кран	Высокая герметичность, быстрое закрытие	Цена крупных размеров и спецседел	Нефтегаз, химия, отсечка
Дисковый затвор	Малая масса и низкая цена на больших DN	Ограничения по давлению/температуре у soft-seat	Вода, воздух, охлаждение
Обратный клапан	Автоматическое предотвращение обратного потока	Удар и slam при неверном подборе	Насосные и компрессорные линии
Регулирующий клапан	Точное управление Cv и параметром	Высокая цена trim, привода и позиционера	Пар, газ, химия, энергетика
Предохранительный	Защита от избыточного давления	Требует настройки и периодических испытаний	Котлы, сосуды, технологические линии

2. Цена и границы поставки

Публичная цена часто относится только к корпусу с ручным управлением. Полная стоимость может включать электро- или пневмопривод, редуктор, соленоиды, концевые выключатели, позиционер, панель управления, кабели, ответные фланцы, крепёж, запасные уплотнения, FAT, инспекцию и документацию.

Сегмент	Индикативный диапазон	Что формирует разброс	Типичная скрытая статья
Серийная водяная арматура	100-2 500 USD	DN, PN, корпус, тип седла	Привод и фланцевый комплект
Промышленная запорная	500-15 000 USD	Class, материал, fire-safe, low emission	Испытания и документы
Регулирующая	1 200-35 000 USD	Cv, anti-cavitation trim, позиционер	Инжиниринг и настройка
Криогенная/высокотемпературная	3 000-60 000+ USD	Удлинённый шток, материалы, испытания	Специальная очистка и упаковка
Крупная магистральная API 6D	12 000-250 000+ USD	DN300+, Class, full bore, привод	FAT, надзор, транспорт
Специальный сплав	2-8x к углеродистой стали	Duplex, Hastelloy, Monel, титан	Срок материала и контроль PMI

3. Структура себестоимости

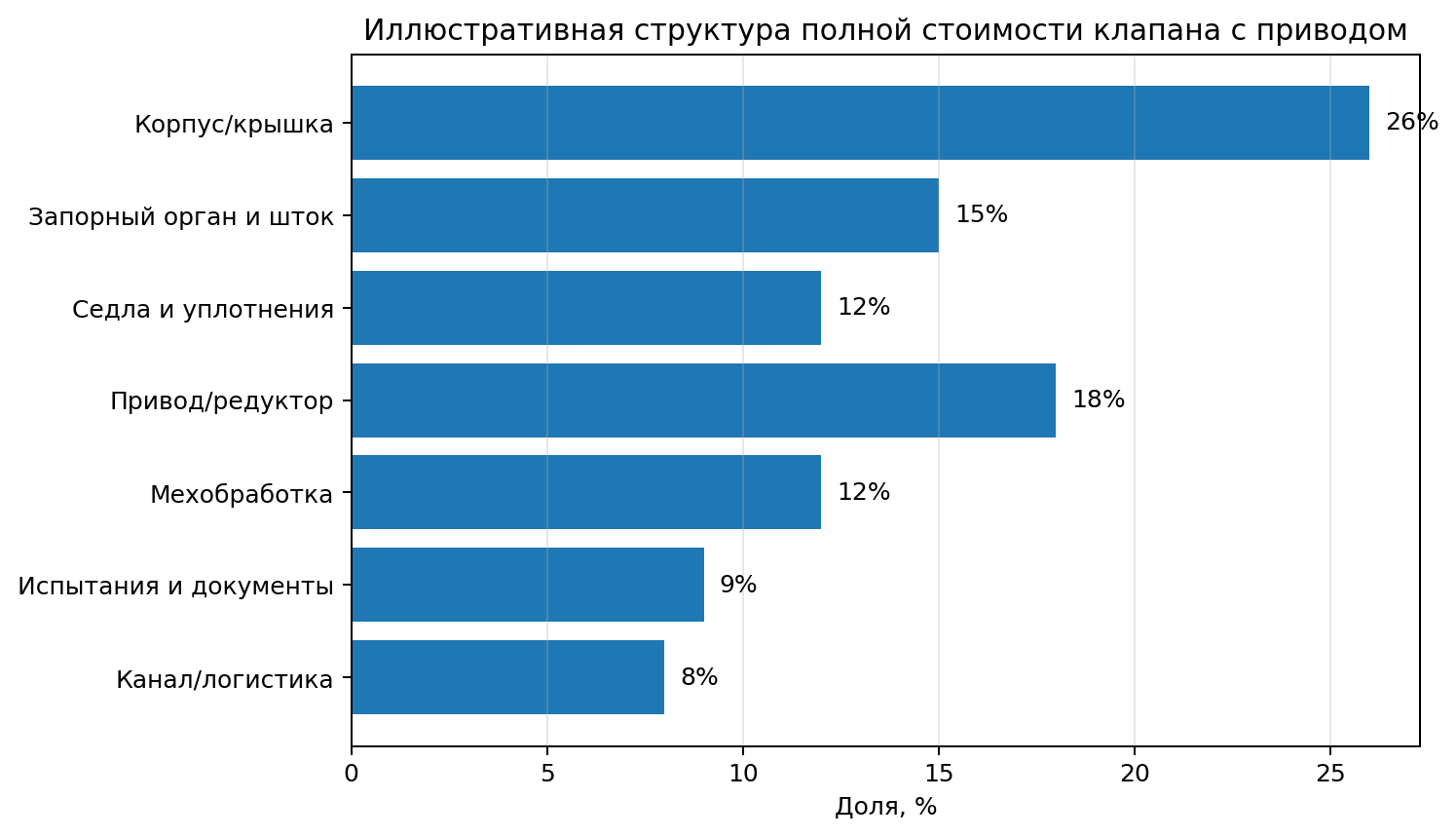

Рисунок 1. Иллюстративная структура полной стоимости клапана с приводом

Источник: Авторская модель. Фактическая структура зависит от типа, материала, давления и автоматизации.

Компонент	Что включает	Чувствительность цены	Ключевой риск
Корпус/крышка	Литьё или поковка, термообработка, NDT	Очень высокая	Дефекты литья и прослеживаемость
Trim	Шар/диск/клин, шток, направляющие	Высокая	Эрозия, galling, несовместимый материал
Седла/уплотнения	Металл, PTFE, PEEK, графит, elastomer	Высокая	Температура, химия и fugitive emissions
Привод	Пневмо-, электро-, гидропривод, редуктор	Очень высокая	Неверный torque sizing и отказ
Мехобработка	Седла, фланцы, шток, притирка	Средняя/высокая	Геометрия и герметичность
Испытания	Гидро-, пневмо-, fire-safe, fugitive	Средняя	Неполные протоколы и несоответствие
Логистика	Упаковка, консервация, транспорт	Средняя	Повреждение штока и уплотнений

4. Материалы и коррозионная стойкость

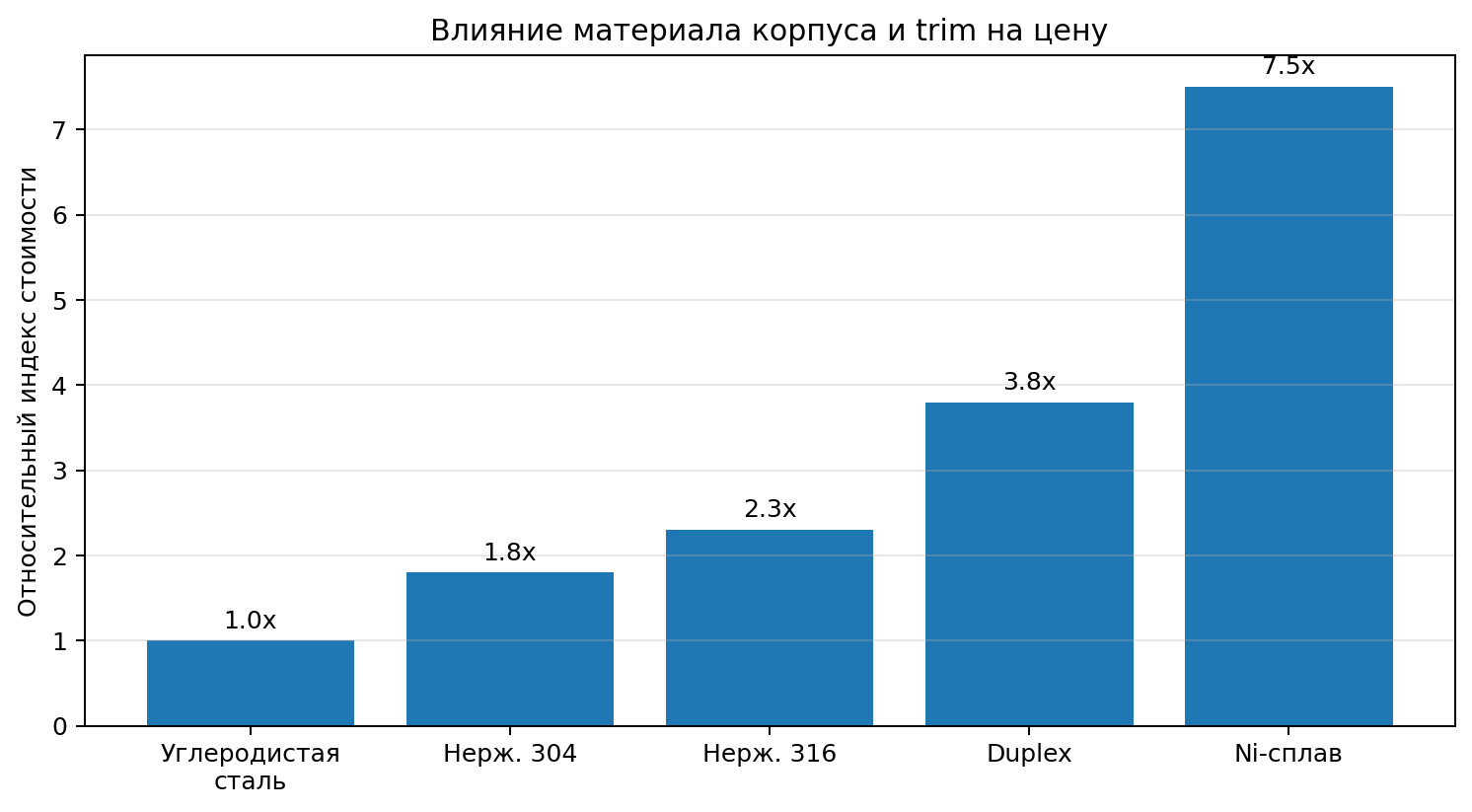

Рисунок 2. Влияние материала на относительную стоимость

Источник: Сравнительный инженерный индекс; фактическая премия зависит от марки, массы и доступности.

Материал необходимо выбирать по среде, температуре, скорости потока, содержанию хлоридов, H2S, CO2, абразива и риску межкристаллитной коррозии. Переплата за дорогой сплав неоправданна без анализа, но экономия на материале может привести к сквозной коррозии или разрушению седла.

Материал	Преимущество	Ограничение	Типичное применение
Углеродистая сталь	Низкая цена и доступность	Коррозия без защиты	Нефть, газ, пар, вода
Нержавеющая 304	Общая коррозионная стойкость	Хлоридное растрескивание	Пищевая, вода, слабая химия
Нержавеющая 316	Лучше в хлоридной среде	Цена выше 304	Химия, морская атмосфера
Duplex	Высокая прочность и стойкость к хлоридам	Сложная сварка и контроль	Морская вода, нефтегаз
Ni-сплавы	Высокая стойкость к агрессивной химии	Очень высокая цена	Кислоты, высококоррозионные среды
Низкотемпературная сталь	Ударная вязкость при морозе	Специспытания и материал	LNG, северные объекты

5. Приводы, управление и автоматизация

Привод должен обеспечивать требуемый момент с запасом во всём диапазоне давления и температуры. Завышенный привод повышает CAPEX и может повредить шток или седло; заниженный - не закроет клапан при максимальном перепаде давления. Для регулирующих клапанов позиционер, диагностика и связь с АСУ могут уменьшить простой и расход энергии.

Тип привода	Преимущество	Ограничение	Что учитывать в цене
Ручной/редуктор	Низкий CAPEX	Нет дистанционного управления	Доступ, усилие и время закрытия
Пневматический	Быстрый, fail-safe	Нужен качественный воздух	Позиционер, фильтр-регулятор, соленоид
Электрический	Простая инфраструктура	Медленнее, требования к Ex/IP	Мотор, блок управления, обогрев
Гидравлический	Высокий момент и скорость	Сложность и утечки масла	HPU, аккумулятор, трубки
Электрогидравлический	Автономный fail-safe	Высокая цена	Диагностика и обслуживание
Интеллектуальный	Предиктивная диагностика	ПО и vendor lock-in	Лицензии, связь, кибербезопасность

6. TCO: утечки, кавитация и простой

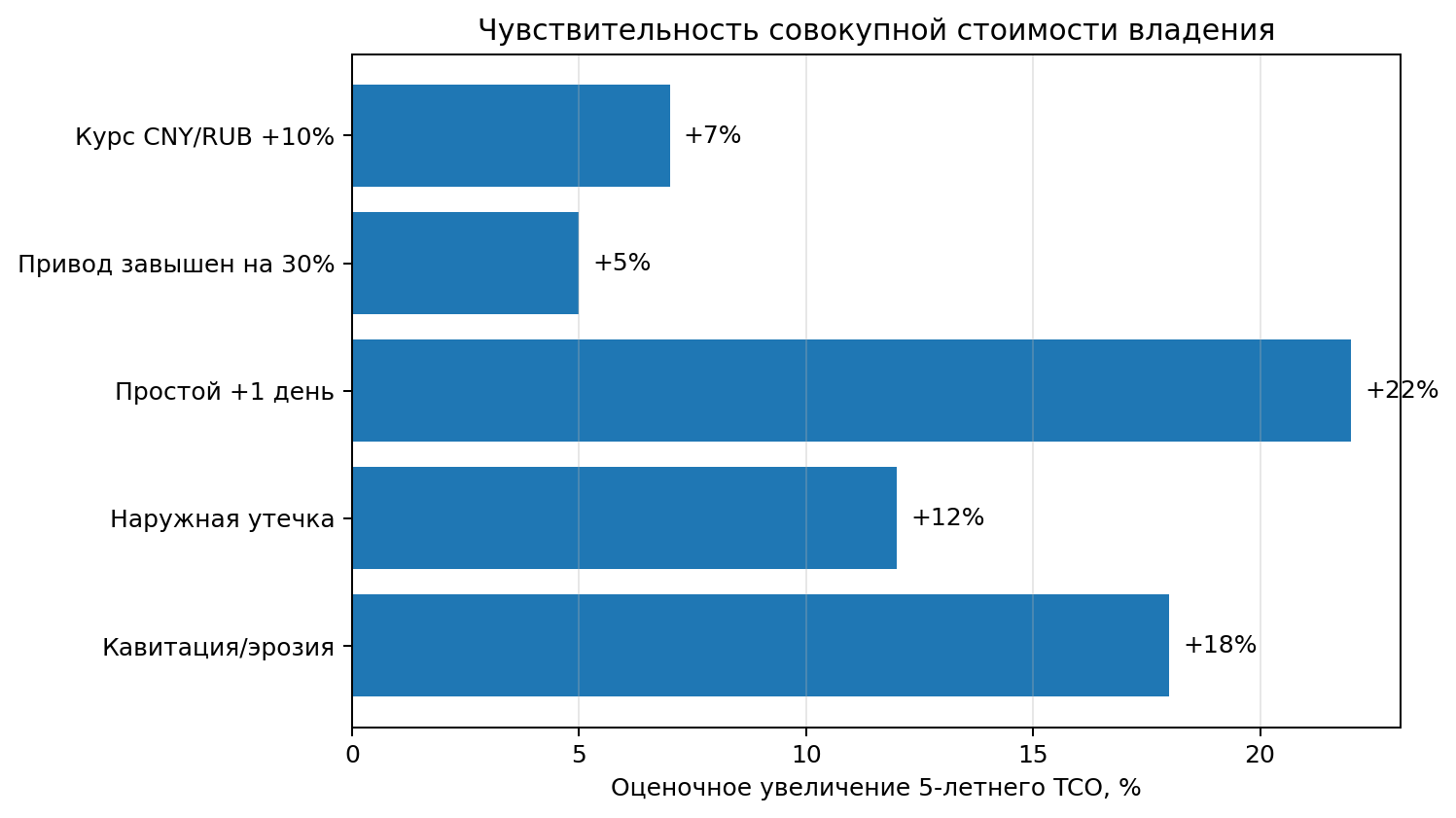

Рисунок 3. Чувствительность 5-летнего TCO

Источник: Авторская сценарная модель. Для проекта требуется расчёт по реальной среде, циклам и цене простоя.

Emerson показывает, что кавитация способна повреждать клапан и трубопровод, а правильно подобранный anti-cavitation trim позволяет уменьшить обслуживание и избежать незапланированных остановов. В энергетическом кейсе замена проблемного регулирующего клапана устранила регулярную замену каждые 2-3 года и дала экономический эффект около 20 тыс. USD. Это иллюстрирует, почему TCO важнее закупочной цены.

Фактор TCO	Механизм затрат	Закупочная проверка
Внутренняя утечка	Потери продукта, энергии и давления	Класс герметичности и тест
Fugitive emissions	Экология, безопасность, штрафы	ISO/API low-emission packing
Кавитация	Эрозия trim, шум и вибрация	Расчёт sigma и anti-cavitation trim
Flashing	Постоянная двухфазная эрозия	Материал и геометрия downstream
Простой	Потеря производства	Байпас, запасной клапан, SLA
Техобслуживание	Набивка, седла, привод, позиционер	Ремонтопригодность и kit
Потери давления	Энергия насоса/компрессора	Cv/Kv и full-bore design

7. Россия и ЕАЭС: регулирование и локализация

ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» прямо включает трубопроводную арматуру в область регулирования. В зависимости от категории, давления, диаметра и среды требуется декларация или сертификат соответствия. Арматура, не входящая в область ТР ТС 032/2013, может оцениваться по ТР ТС 010/2011. Электроприводы и автоматика дополнительно требуют проверки ТР ТС 004/2011 и 020/2011.

Область	Возможное требование	Что проверить
Арматура под давлением	ТР ТС 032/2013	Категория, DN, PN, среда, форма оценки
Промышленная арматура вне 032	ТР ТС 010/2011	Точная область применения
Электроприводы	ТР ТС 004/2011	Напряжение, шкаф, обогрев
ЭМС и управление	ТР ТС 020/2011	Позиционер, PLC, ПЧ, датчики
Взрывоопасные зоны	ТР ТС 012/2011	Ex-маркировка и зона
Документация	EAC, паспорт, руководство	Русский язык и конкретная модель

8. Валюта, логистика и российская цена

Официальный курс Банка России на 4 июля 2026 года: 1 USD = 77,2264 RUB, 1 EUR = 88,0304 RUB и 1 CNY = 11,3803 RUB. Для импортной арматуры валютный риск особенно заметен в специальных сплавах, приводах, позиционерах, уплотнениях и запасных частях. Коммерческий курс и банковские комиссии могут отличаться.

Фактор	Влияние на итоговую цену	Контрактная мера
Курс валют	Переоценка импортной части	Коридор и этапная фиксация
Срок поковки/литья	Рост материалов и графика	Фиксация плавки и срока
Инспекция	TPI, PMI, NDT, witness test	Согласовать ITP до заказа
Логистика	Консервация, ящики, негабарит	Incoterms и требования упаковки
Запчасти	Долгий срок уплотнений/привода	2-3-летний комплект kits
Финансирование	Рост стоимости складского запаса	Рамочный договор и consignment

9. Международные стандарты и требования заказчиков

API 600 применяется к тяжёлым стальным задвижкам с болтовой крышкой, а API 6D - к клапанам для трубопроводных систем нефтяной и газовой промышленности. В 2024 году API обновил 6D с дополнительными требованиями для водородного газа, включая высоконапорные газовые испытания и fugitive emissions. Для конкретного проекта также могут применяться API 598, API 607/6FA, ASME B16.34, ISO 15848 и отраслевые спецификации.

Стандарт	Область	Ценовое влияние
API 600	Стальные задвижки refinery service	Толщина стенки, материалы, испытания
API 6D	Трубопроводные клапаны	Design validation, full bore, документация
API 598	Испытания клапанов	Гидро- и seat leakage tests
API 607/6FA	Fire-safe	Огневые испытания и конструкция
ISO 15848	Fugitive emissions	Набивка, циклы и квалификация
ASME B16.34	Pressure-temperature ratings	Материалы, толщина и классы

10. Прогноз цен на 2026-2028 годы

Сценарий	Предпосылки	Цена оборудования	Главный риск
Базовый	Стабильная сталь и конкуренция	+0%…+6% в валюте	Рост труда и испытаний
Оптимистичный	Локализация серийной арматуры	-4%…-10%	Снижение качества ради цены
Сплавной	Рост Ni, Cr, Mo и поковок	+10%…+25%	Дорогие специальные материалы
Валютный РФ	Ослабление рубля	+10%…+30% в RUB	Отложенный ремонт и запасные части
Технологический	Hydrogen, low emission, smart valve	Премия +8%…30%	Сложная квалификация

11. Практические рекомендации закупщику

Сравнивать клапаны при одинаковых DN, PN/Class, материале, trim, температуре, среде и классе герметичности.

Не использовать общую формулировку «нержавеющая сталь» - фиксировать точную марку корпуса, штока, седла и крепежа.

Требовать расчёт Cv/Kv, перепада давления, кавитации, шума и требуемого момента привода.

Разделять цену bare valve и полного automated package.

Проверять EAC и ТР ТС 032/2013 на точную модель, категорию и изготовителя.

Закреплять ITP, PMI, NDT, fire-safe, fugitive emissions и witness points до размещения заказа.

Формировать запас packing kits, seat kits, соленоидов, позиционеров и концевых выключателей.

Для критических линий рассчитывать стоимость простоя и предусматривать байпас или резерв.

Оценивать 5-10-летний TCO, а не только цену клапана.

12. Карта рисков

Риск	Вероятность	Воздействие	Мера снижения
Дефект литья	Средняя	Высокое	NDT, аудит литейного завода
Неверный материал	Средняя	Критическое	PMI и сертификаты 3.1/3.2
Кавитация	Средняя	Высокое	Расчёт и специальный trim
Утечка штока	Средняя	Высокое	Low-emission packing
Неверный привод	Средняя	Высокое	Torque calculation и FAT
Нет запасных частей	Высокая	Высокое	Стандартные kits и локальный склад
Несоответствие EAC	Средняя	Высокое	Предконтрактный аудит
Валютный рост	Высокая	Высокое	Двойной источник и фиксация

Заключение

Экономика промышленной арматуры определяется не массой металла, а соответствием конкретному режиму. Стандартные водяные и общепромышленные клапаны останутся высококонкурентными, тогда как магистральные, регулирующие, криогенные, низкоэмиссионные и водородные решения будут сохранять ценовую премию. Для России и ЕАЭС наиболее выгодны поставщики, которые объединяют действующий EAC, прослеживаемые материалы, полные испытания, правильный подбор привода, локальные ремонтные комплекты и сервис. В 2026-2028 годах закупочная логика будет смещаться от минимальной цены за единицу к стоимости герметичности, доступности и безопасности за весь жизненный цикл.
