1. Технология и области применения

Стержневые мельницы применяются для первой стадии измельчения, когда нужен сравнительно крупный и узкий гранулометрический состав. Контакт стержней происходит преимущественно линейно, что уменьшает образование избыточной мелочи. Типичные применения включают кварцевый песок, железную и медную руду, фосфориты, вольфрамовые и оловянные руды, а также подготовку питания для последующей шаровой мельницы или флотации.

Конфигурация	Преимущество	Ограничение	Применение
Overflow	Простая схема и стабильная работа	Более крупный продукт	Грубое мокрое измельчение
End peripheral discharge	Высокая производительность	Сложнее конструкция разгрузки	Песок и нерудные материалы
Center peripheral discharge	Контролируемый продукт	Больше изнашиваемых узлов	Специальные схемы
Сухая	Нет водного контура	Пыль и более высокий тепловой режим	Сухие минералы и сырьё
Мокрая	Лучшее охлаждение и транспорт пульпы	Насосы, вода, коррозия	Обогащение руд

2. Цена и границы поставки

Сегмент	Типичная мощность	Индикативная цена	Что часто не включено
Лабораторная/пилотная	5–50 кВт	30–120 тыс. USD	Питатель, классификация, монтаж
Средняя промышленная	100–800 кВт	180–600 тыс. USD	Фундамент, насосы, электрика
Крупная промышленная	0,8–4 МВт	0,5–1,8 млн USD	EPC, здания, краны, классификация
Комплектная линия	Несколько МВт	1,2–5 млн USD и выше	Хвостовое хозяйство и инфраструктура
Модернизация	Привод/футеровка/подшипники	10–40% новой машины	Корпусные работы и длительный простой

3. Структура CAPEX

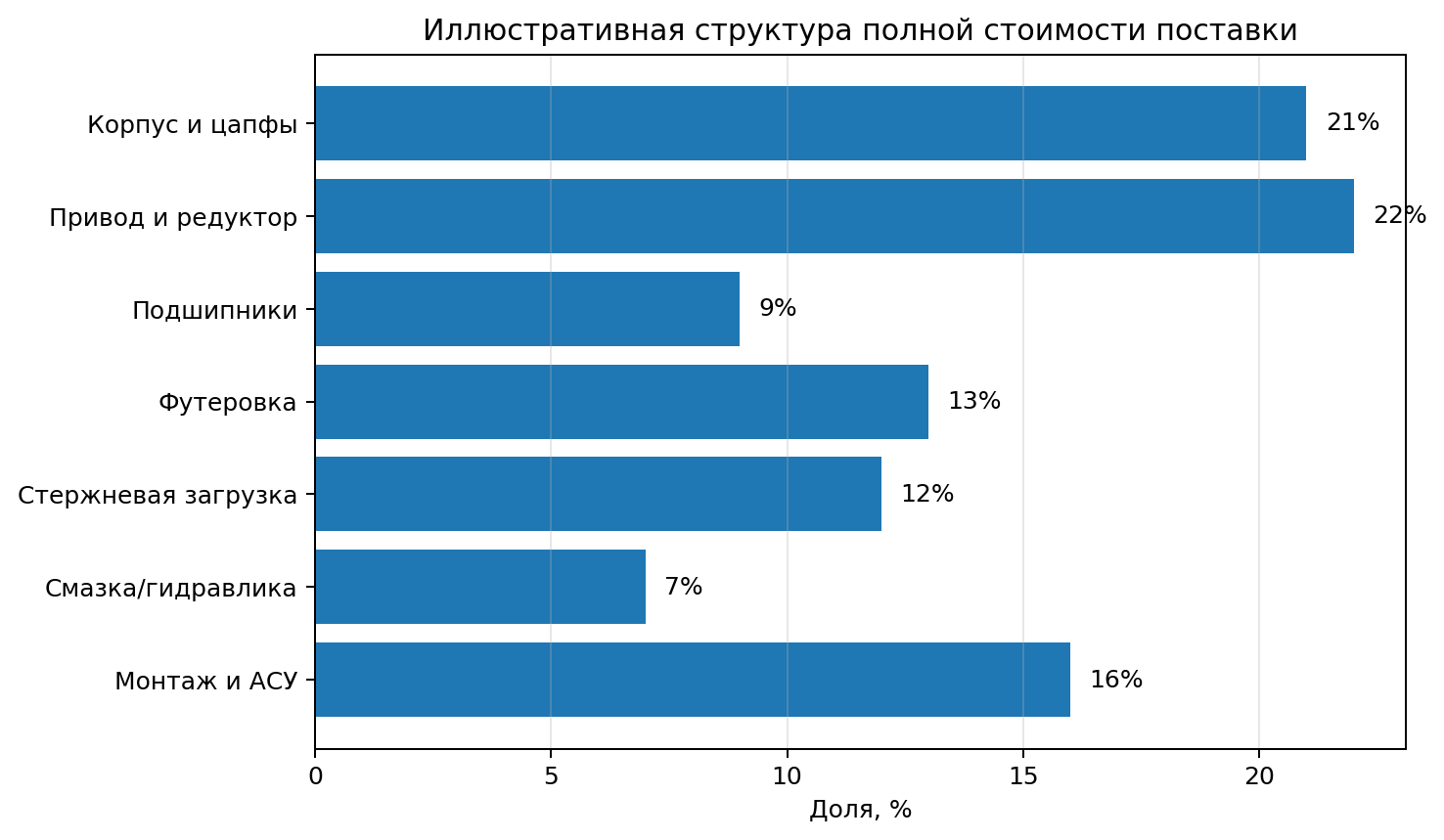

Рисунок 1. Иллюстративная структура полной стоимости поставки

Источник: Авторская модель; фактическая структура зависит от мощности, привода и границ EPC.

Компонент	Что включает	Чувствительность	Риск
Корпус и цапфы	Барабан, торцевые крышки, обработка	Высокая	Качество сварки и геометрия
Привод	Двигатель, редуктор, венец и шестерня	Очень высокая	Вибрация, зубчатое зацепление, дефицит
Подшипники	Цапфенные или роликовые опоры	Высокая	Смазка и перекос
Футеровка	Сталь, резина или комбинированная	Высокая	Неправильный профиль и быстрый износ
Стержни	Первоначальная мелющая загрузка	Высокая	Поломка, изгиб и высокий расход
Смазка	Насосы, фильтры, охлаждение	Средняя	Загрязнение и холодный пуск
Монтаж/АСУ	Фундамент, центровка, защита, PLC	Высокая	Недооценка пусконаладки

4. Стержни, футеровка и расход стали

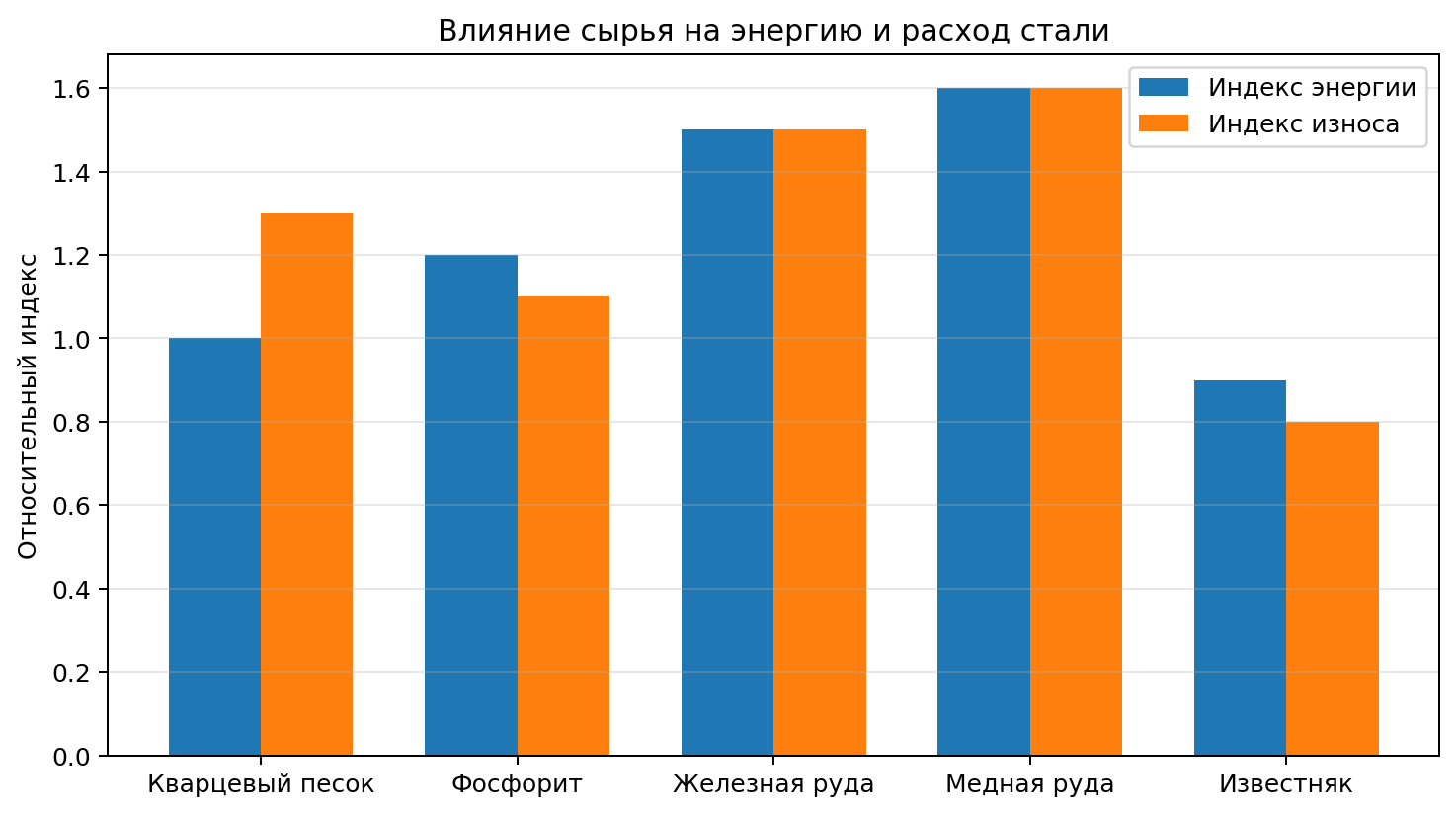

Рисунок 2. Влияние сырья на энергию и износ

Источник: Сценарная инженерная модель; индексы зависят от Bond Work Index, абразивности и крупности.

Ключевой показатель — расход стержней в кг на тонну продукта. На него влияют диаметр стержней, углеродистость и термообработка стали, доля заполнения, скорость вращения, крупность питания и минералогия. Низкая цена стержня может приводить к изгибу, поломке и повышенному расходу. Футеровка должна обеспечивать правильное поднятие стержней и одновременно облегчать безопасную замену.

Параметр	Экономический смысл	Что проверять
Диаметр стержней	Определяет удар и площадь контакта	Подбор к максимальному размеру питания
Твёрдость	Влияет на износ и хрупкость	Профиль твёрдости по сечению
Прямолинейность	Снижает спутывание загрузки	Допуски и контроль партии
Длина	Должна соответствовать рабочей длине	Зазор и риск заклинивания
Футеровка	Определяет движение загрузки	Профиль лифтеров и масса секций
График relining	Влияет на availability	Синхронизация со стержнями и приводом

5. Энергия, производительность и TCO

Удельное энергопотребление зависит от Work Index, целевой крупности, циркулирующей нагрузки и эффективности классификации. Неправильная загрузка стержней может увеличивать энергию без роста производительности. В TCO следует учитывать стоимость электроэнергии, стержней, футеровки, масла, подшипников, персонала и недополученной продукции во время остановов.

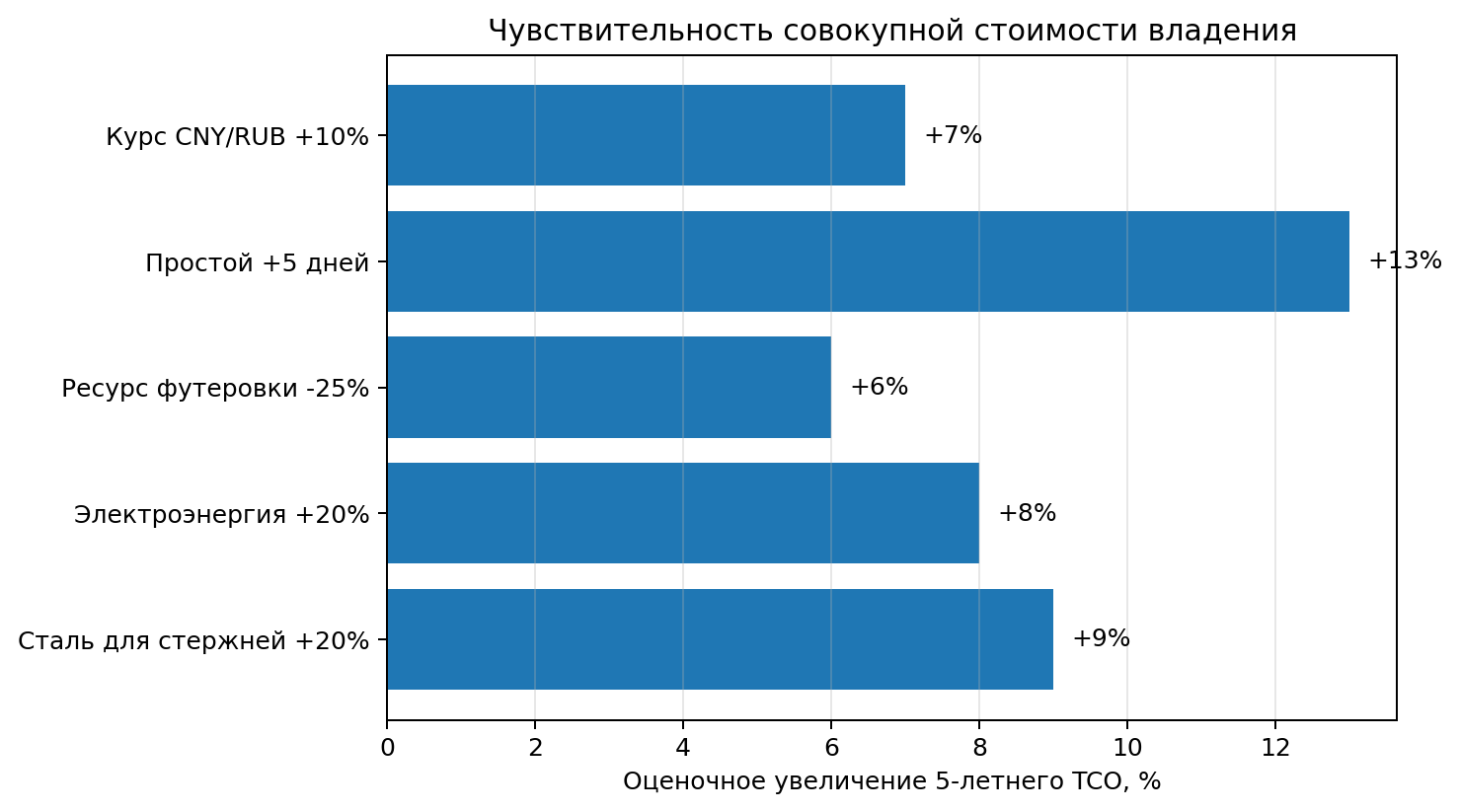

Рисунок 3. Чувствительность 5-летнего TCO

Источник: Авторская сценарная модель; значения требуют пересчёта по проекту.

Показатель	Как измерять	Закупочный критерий
кВт·ч/т	По тонне готового продукта	Гарантия на тестовом сырье
Расход стержней	кг/т	Сравнение одинаковой стали и режима
Ресурс футеровки	часы или тонны	Профиль износа и остаточная толщина
Availability	Фактические часы/план	SLA и запас частей
Время relining	Часы/дни	Масса секций и средства механизации
Крупность продукта	P80 и распределение	Стабильность без переизмельчения
Мощность холостого хода	кВт	Состояние подшипников и центровка

6. Россия и ЕАЭС

В России и Казахстане стержневые мельницы востребованы в горнодобыче, обогащении песков и нерудных материалов. Локализовать можно корпусные металлоконструкции, часть футеровки и стержней, однако крупные приводы, подшипники, системы смазки и специализированная автоматика могут зависеть от импорта. Низкие температуры повышают требования к маслам, обогреву и запуску.

Фактор	Влияние	Рекомендация
Мороз	Высокая вязкость масла, риск отказа	Подогрев и зимние масла
Удалённый ГОК	Дорогой сервис и простой	Запас шестерён, подшипников, стержней
Крупногабаритная доставка	Разборка и разрешения	Проверка маршрута до контракта
Локальная сталь	Ниже логистика	Аудит химсостава и термообработки
Пыль/влага	Загрязнение смазки	Фильтрация и контроль воды
Энергосеть	Пусковые токи и провалы	ПЧ/soft starter и расчёт сети

7. EAC и безопасность

Для стержневой мельницы основным регламентом является ТР ТС 010/2011 «О безопасности машин и оборудования». Электрическая часть может подпадать под ТР ТС 004/2011 и 020/2011. Проверяются ограждения привода, аварийная остановка, блокировки, безопасный inching drive, доступ при relining и грузоподъёмные операции.

Область	Требование	Что проверить
Машина	ТР ТС 010/2011	Документ на точную модель
Электрика	ТР ТС 004/2011	Шкафы, двигатели, нагреватели
ЭМС	ТР ТС 020/2011	ПЧ, PLC, датчики
Inching drive	Безопасность обслуживания	Блокировки и локальное управление
Relaiming	Работы внутри барабана	LOTO, вентиляция, подъёмные средства
Документация	Русский язык и EAC	Паспорт, руководство, маркировка

8. Валюта, логистика и финансирование

По официальному курсу Банка России на 2 июля 2026 года 1 USD = 78,2652 RUB, 1 EUR = 89,1754 RUB, 1 CNY = 11,4842 RUB. Валютная часть наиболее заметна в приводе, подшипниках, автоматике и специализированных футеровках. Для длинного производственного цикла необходима формула индексации и этапная фиксация курса.

Фактор	Риск	Контрактная мера
Курс валют	Рост рублёвой цены	Коридор и этапная фиксация
Сталь	Рост цены корпуса, стержней и футеровки	Индекс с лимитом
Длинный цикл	Изменение стоимости привода	Фиксация ключевых компонентов
Логистика	Негабарит и перевалка	Разделение поставки и маршрут
Финансирование	Рост NPV проекта	Сравнение графиков платежей
Гарантии	Спор по производительности	FAT/SAT и тест сырья

9. Прогноз 2026–2028

Сценарий	Предпосылки	Цена оборудования	TCO
Базовый	Стабильная сталь и спрос	-2%…+5% в валюте	Зависит от энергии и стали
Оптимистичный	Локализация и серийность	-5%…-10%	Снижение запасов и логистики
Сырьевой	Рост стали и подшипников	+8%…+18%	Рост расходников
Валютный РФ	Ослабление рубля	+10%…+30% в RUB	Дороже импортный привод
Сервисный	Цифровой мониторинг и оптимизация	Премия +3%…8%	Ниже простой и износ

10. Рекомендации закупщику

Проводить лабораторное определение Work Index и абразивности до выбора размера мельницы.

Сравнивать предложения при одинаковом P80, производительности и составе сырья.

Требовать расход стержней и футеровки в кг/т или руб./т.

Проверять поставщика стержневой стали, термообработку и прямолинейность.

Фиксировать гарантию по мощности, производительности и крупности продукта.

Оценивать время relining, доступ и грузоподъёмные средства.

Создавать запас критических подшипников, уплотнений, фильтров и деталей привода.

Проверять EAC на точную модель и состав поставки.

Считать 5-летний TCO и стоимость простоя, а не только CAPEX.

11. Карта рисков

Риск	Вероятность	Воздействие	Мера
Высокий расход стержней	Средняя	Высокое	Тест стали и режима
Поломка/изгиб стержней	Средняя	Высокое	Контроль качества партии
Износ футеровки	Высокая	Высокое	Мониторинг профиля
Отказ привода	Низкая/средняя	Критическое	Вибродиагностика и запас
Холодный пуск	Региональная	Высокое	Подогрев и масло
Валютный рост	Высокая	Высокое	Двойной источник
Нет EAC	Средняя	Высокое	Аудит документов
Длительный relining	Средняя	Высокое	Механизация и планирование

Заключение

Стержневая мельница выгодна там, где требуется грубое измельчение с ограничением переизмельчения. Её реальная конкурентоспособность определяется не массой корпуса, а расходом стержней, качеством футеровки, удельной энергией и длительностью ремонтов. Для России и ЕАЭС оптимальна схема с проверенной металлургией расходников, локальным запасом деталей, зимним исполнением, действующим EAC и сервисом привода. В 2026–2028 годах конкуренция сместится от минимальной цены оборудования к стоимости тонны продукта и предсказуемости остановов.
