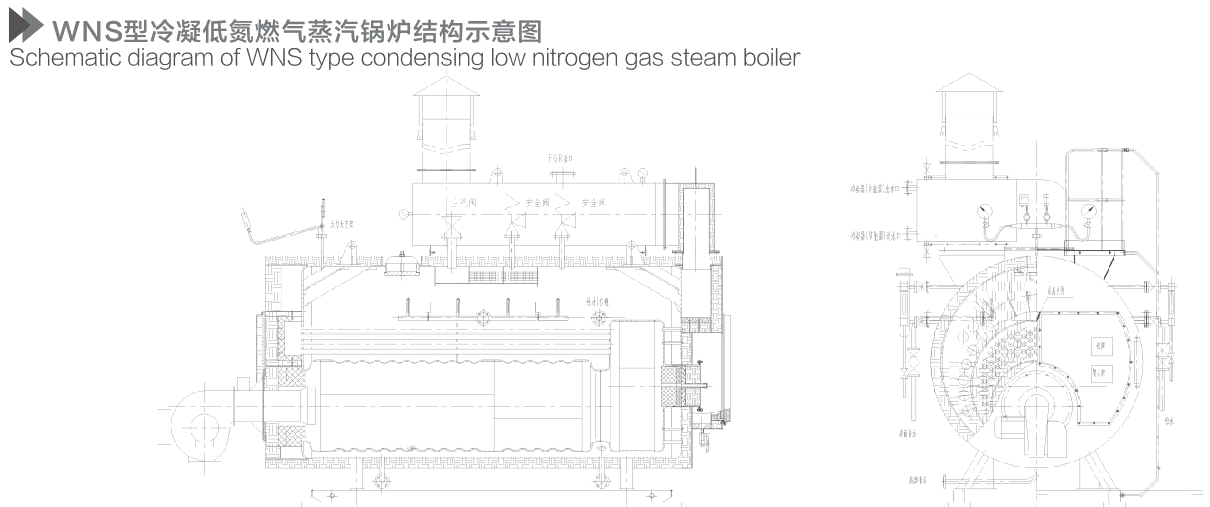

Котлы серии WNS, производимые компанией Henan Leway Thermal Equipment Manufacturing Co., Ltd., представляют собой жаротрубные котлы с камерой сгорания, цельномокрой задней стенкой, трёхходовой конструкцией с дымогарными трубами. В целом используется мокрооболочечная конструкция и соединение с отбортовкой и сваркой встык, что обеспечивает высокую несущую способность корпуса котла и надёжную эксплуатацию. Горелка работает с избыточным давлением в волнистой жаровой трубе, обеспечивая высокую эффективность сгорания. Применение волнистой жаровой трубы не только увеличивает поверхность теплообмена и повышает жёсткость трубы, но также компенсирует её тепловое расширение. Для достижения низкоэмиссионного сгорания топочная камера выполнена с большим объёмом, что значительно снижает тепловое напряжение топочного объёма; в сочетании с низкоэмиссионной горелкой это гарантирует содержание оксидов азота (NOₓ) в дымовых газах на уровне ≤ 30 мг/м³. Во втором ходе применены трубки с месячной (спиральной) нарезкой, что существенно интенсифицирует теплообмен, повышает тепловосприятие котла, эффективно снижает температуру уходящих газов, повышает КПД и обеспечивает энергосбережение. Третий ход выполнен из труб большого диаметра, что уменьшает аэродинамическое сопротивление газового тракта, повышает эффективность работы горелки и снижает её шум. В верхней части котла предусмотрено достаточное паровое пространство, а совместно с передовым и рациональным пароотделительным устройством обеспечивается высокая стабильность качества пара.
Внутри котла установлена перегородка для разделения потока воды, позволяющая осуществлять подачу воды в зоны с высокой и низкой температурой раздельно, обеспечивая противоток и зональный теплообмен с высокой точностью. За счёт увеличения разности температур между газовой и водяной сторонами повышается эффективность теплопередачи и увеличивается коэффициент использования металла теплопередающих поверхностей. Данная технология зонального теплообмена с высокой точностью запатентована нашей компанией.
Передний и задний дымовые короба выполнены в виде цельных коробов с распашными дверцами. При проведении технического обслуживания нет необходимости демонтировать горелку, открывание и закрывание дверец осуществляется очень удобно. Дверные петли имеют шарнирную конструкцию с упорными подшипниками, что обеспечивает лёгкость и плавность открывания. Лабиринтное двойное уплотнение (внутреннее и наружное) не только повышает герметичность дымовых коробов, но и эффективно снижает потери тепла через наружное ограждение. На данную конструкцию дымового короба нашей компанией получены два патента.
（专利号：202222317229.0,202222289827.1）
Низкоэмиссионная технология (Low-NOx):
Для достижения низкоэмиссионного сгорания топочная камера низкоэмиссионного котла выполнена с большим объёмом, что значительно снижает тепловое напряжение топочного объёма. В сочетании с низкоэмиссионной горелкой это гарантирует содержание оксидов азота (NOₓ) в дымовых газах на уровне ≤ 30 мг/Нм³.
Конденсационная технология:
Котёл оснащён высокоэффективными экономайзером и конденсатором, которые могут быть выполнены в виде интегрированного блока. Экономайзер и конденсатор имеют спирально-оребрённые трубы, расположенные в шахматном порядке, с противоточной схемой теплообмена, что обеспечивает высокую эффективность теплопередачи. Кроме того, с учётом возможности возврата конденсата в системе заказчика может быть установлен воздухоподогреватель, что позволяет снизить температуру уходящих газов ниже 60 °C и обеспечить полное использование как явного тепла дымовых газов, так и скрытой теплоты конденсации водяных паров. Для защиты от низкотемпературной конденсационной коррозии в низкотемпературной зоне применяются трубы из коррозионностойкой стали ND с алюминиевым оребрением (комбинированные трубы), что обеспечивает длительный срок службы.
Описание характеристик:
Эксплуатационные особенности: быстрый выход пара, стабильная работа, удобство монтажа и использования, низкие эксплуатационные расходы, длительный срок службы.
Высокая эффективность: котёл оснащён высокоэффективными экономайзером и конденсатором, которые могут быть выполнены в виде интегрированного блока. Экономайзер и конденсатор имеют спирально-оребрённые трубы, расположенные в шахматном порядке, с противоточной схемой теплообмена, что обеспечивает высокую эффективность теплопередачи и низкую температуру уходящих газов. Это позволяет максимально использовать как явное тепло дымовых газов, так и скрытую теплоту конденсации водяных паров. Для защиты от низкотемпературной конденсационной коррозии в низкотемпературной зоне применяются трубы из коррозионностойкой стали ND с алюминиевым оребрением (комбинированные трубы), что гарантирует длительный срок службы.
Удобство: компактная конструкция, удобство транспортировки и монтажа. Симметричные распашные дверцы переднего и заднего дымовых коробов на шарнирах обеспечивают лёгкий доступ для обслуживания и очистки. Задний дымовой короб оснащён смотровым окном и ревизионным отверстием для визуального контроля и технического осмотра.
Безопасность: предусмотрены сигнализация высокого и низкого уровня воды, а также блокировочная защита при низком уровне воды; сигнализация и блокировка при превышении давления пара. Кроме того, на барабане котла установлены предохранительные клапаны, что обеспечивает надёжную и безопасную работу котла.
Широкий спектр применения: продукция широко применяется в химической, масложировой, нефтехимической, текстильной, печатно-красильной, пластмассовой, волоконной, углеродной, целлюлозно-бумажной, полиграфической, деревообрабатывающей, пищевой, пивоваренной промышленности, а также в системах отопления, кондиционирования воздуха и других отраслях.
