На рисунке выше показан котел-утилизатор модели Q4.1/1100-1.2-1.25, типичной конструкции с двумя продольно расположенными барабанами. Он состоит из верхнего и нижнего барабанов, мембранных экранов и пучков конвективных труб. Дымовые газы проходят через пучки конвективных труб и выводятся в дымовую трубу.

Данное изделие имеет следующие особенности:

⑴ Котел выполнен с двумя барабанами, имеет компактную конструкцию, небольшую занимаемую площадь и хорошее заполнение топочного пространства.

⑵ Котел имеет нижнюю опорную конструкцию, что обеспечивает свободное тепловое расширение вверх.

⑶ Топочные экраны и конвективный газоход выполнены из мембранных панелей, что эффективно снижает расход огнеупорных и теплоизоляционных материалов, а также объем ремонтных работ.

⑷ Котел оснащен газоплотной внутренней обшивкой полностью сварной конструкции, обеспечивающей хорошую герметизацию топки; наружная обшивка выполнена из штампованных панелей, что придает изделию эстетичный и привлекательный внешний вид.

⑸ Котел поставляется в блочном исполнении, что позволяет значительно сократить сроки монтажа.

⑹ В качестве теплоизоляционного слоя используются материалы с высоким термическим сопротивлением, обеспечивающие отличные теплоизоляционные свойства.

⑺ Весь котел установлен на очень прочной раме-основании, что обеспечивает удобство транспортировки и монтажа.

⑻ Котел имеет запас по поверхности нагрева и достаточно большой пароводяной объем, что гарантирует стабильность параметров.

⑼ Питательная вода подается с непрерывным электрическим регулированием, имеется сигнализация верхнего и нижнего уровней воды, а также функции защитной блокировки.

I. Основные технические характеристики и расчетные параметры котла

1. Паропроизводительность котла 1,2 т/ч

2. Номинальное рабочее давление 1,25 МПа

3. Температура питательной воды 20 °C

4. Температура дымовых газов на входе 1100 °C

5. Расход дымовых газов на входе 4,1×10³ Нм³/ч

6. Общая компоновка котла SZS

7. Транспортировочные габариты крупных узлов котла 6230×1510×3371 (мм)

II. Краткое описание конструкции изделия

Общая длина корпуса верхнего барабана составляет 5100 мм, внутренний диаметр φ900, толщина стенки 12 мм, материал Q245R, внутри установлены устройства подачи питательной воды и необходимое сепарационное оборудование; общая длина корпуса нижнего барабана составляет 5100 мм, внутренний диаметр φ800, толщина стенки 12 мм, материал Q245R, внутри установлено продувочное устройство. Конвективный газоход котла полностью выполнен из мембранных панелей, трубы мембранных панелей φ51×3, шаг 100 мм, пучки конвективных труб выполнены из труб φ51×3, материал — углеродистая сталь 20.

Каркас полностью стальной. Вес напорных элементов котла, обмуровки и теплоизоляции, а также обшивки стального каркаса полностью опирается на нижнюю стальную раму. По периметру корпуса котла установлена газоплотная внутренняя обшивка полностью сварной конструкции, служащая для герметизации котла.

III. Предохранительный клапан, вспомогательное оборудование и описание системы управления

1. Предохранительный клапан: Котел оснащен полноподъемным предохранительным клапаном A48Y-16.

2. Питательный насос: Используется питательный насос LVR(S)2-15 для автоматической подачи воды в котел.

3. Описание системы управления: Для эффективного контроля и мониторинга уровня воды и давления котел оснащен водоуказательным прибором, регулятором уровня воды и сигнализатором уровня воды, а также обычным манометром, электроконтактным манометром и регулятором давления.

Данный котел имеет функции автоматического регулирования уровня воды, сигнализации верхнего и нижнего уровней воды и защитной блокировки по нижнему уровню воды, а также функции автоматического регулирования давления пара, сигнализации превышения давления и защитной блокировки по превышению давления. Категорически запрещается отключать какие-либо предохранительные устройства и блокировки во время работы. Оператор котла должен регулярно проверять и испытывать устройства сигнализации и защитной блокировки по уровню воды и давлению, чтобы убедиться в их работоспособности; в случае неисправности следует немедленно остановить котел для ремонта.

IV. Качество питательной воды котла должно соответствовать требованиям GB/T1576-2018

Качество котловой воды должно соответствовать следующей таблице:

Данный котел-утилизатор является нестандартным изделием, разработанным с учетом конкретных требований заказчика, и представлен только для ознакомления.

Водотрубные блочные котлы-утилизаторы «Ливэй» могут быть изготовлены по индивидуальному заказу с параметрами: 0–10 т/ч, 0–7 МВт.

Котёл-утилизатор для выработки электроэнергии является основным оборудованием системы утилизации промышленного тепла. Он утилизирует тепло высокотемпературных дымовых газов, технологических отходящих газов или отработанных жидкостей для производства пара среднего и высокого давления, который приводит в действие паровую турбину для выработки электроэнергии. Устройство утилизации тепла генераторной установки отличается простой конструкцией, высокой тепловой эффективностью, длительным сроком службы, безопасностью, надёжностью и удобством обслуживания. Котлы-утилизаторы Liwei используются в парогазовых установках с дизельными и газовыми двигателями, где выхлопные газы газопоршневой электростанции направляются в котёл для теплообмена, а выработанный пар может вращать паровую турбину для генерации электроэнергии.

Технология котлов-утилизаторов Liwei отработана, конструкция системы научно обоснована. По требованию заказчика возможно изготовление продукции с параметрами производительностью 0–100 т/ч и давлением 2,5–9,8 МПа.

1. Основная классификация котлов-утилизаторов для выработки электроэнергии

По типу источника тепла:

Котёл-утилизатор на дымовых газах: отходящие газы доменных/конвертерных печей в металлургии, отходящие газы цементных печей, выхлопные газы газовых турбин (парогазовые установки).

Котёл-утилизатор технологических газов: выхлопы химических реакторов, коксовый газ, отходящие газы стекловаренных печей.

Котёл-утилизатор на отработанных жидкостях: чёрный щёлок в целлюлозно-бумажной промышленности, травильные растворы в металлургии.

По конструктивному исполнению:

2. Ключевые параметры проектирования

Параметры пара:

Выработка электроэнергии на паре низкого давления: насыщенный пар 1,0~2,5 МПа (подходит для низкотемпературной генерации на ОЦР).

Выработка электроэнергии на паре среднего и высокого давления: перегретый пар 3,8~10 МПа, 450~550℃ (для обычных паровых турбин).

Условия источника тепла:

Температура дымовых газов: 300~900℃ (при низкой температуре требуется дополнительное сжигание топлива или увеличение поверхности нагрева).

Запылённость: при >50 г/Нм³ требуется установка предвключённого циклона/осадительной камеры.

Тепловая эффективность:
Обычно 60%~85% (зависит от контроля температуры уходящих газов и конструкции теплоизоляции).

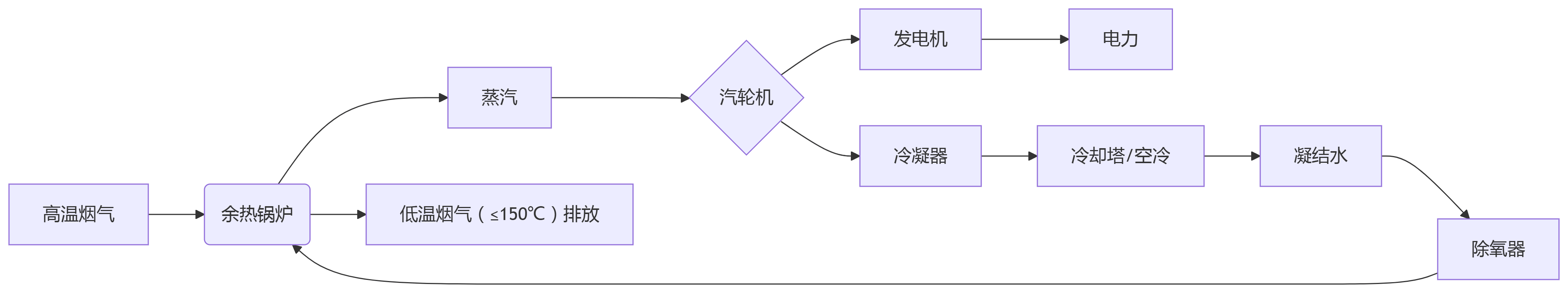

3. Состав системы и технологический процесс

Основное оборудование:

Корпус котла:

Многоступенчатые поверхности нагрева (экономайзер, испаритель, пароперегреватель, промежуточный пароперегреватель).

Антикоррозионное исполнение (например, сталь ND, эмалированные трубы для защиты от сернокислотной коррозии при точке росы).

Паровая турбина:

Турбина с промежуточным подводом пара / конденсационная турбина (выбирается в зависимости от параметров пара).

Вспомогательные системы:

Деаэратор, питательный насос, конденсатор, система управления DCS.
