Вакуумный водогрейный котёл, производимый Хэнаньской компанией по производству теплового оборудования «Левай», имеет трёхходовую конструкцию, причём дымогарные трубы выполнены с винтовой накаткой для интенсификации теплообмена. Уникальная конструкция топочной камеры с мокрой задней стенкой исключает применение традиционных огнеупорных и теплоизоляционных материалов, снижает температуру в дымовой камере агрегата; в сочетании с двухслойной теплоизоляцией из алюминиевой фольги на основе кремнезёма по всей поверхности котла теплопотери агрегата сведены к минимуму. В хвостовой части установлено устройство утилизации остаточного тепла для снижения температуры уходящих газов, что позволяет использовать явное тепло дымовых газов и скрытую теплоту конденсации водяных паров, дополнительно повышая КПД котла. Котёл отличается безопасностью и долговечностью, низкоэмиссионной конденсацией, удобством монтажа, точностью управления, а также многофункциональностью (один агрегат для нескольких целей). Вакуумные водогрейные котлы «Левай» выпускаются в следующих исполнениях: газовый вакуумный водогрейный котёл, низкоэмиссионный конденсационный газовый вакуумный котёл и электрический вакуумный водогрейный котёл.
Особенности водотрубных вакуумных водогрейных котлов «Левай»
Преимущества технологии низкоэмиссионной конденсации
-
В водотрубном вакуумном котле дымовые газы поперечно омывают трубы, что обеспечивает хорошую циркуляцию воды, высокую эффективность испарения и значительно усиливает теплообмен от дымовых газов.
-
Благодаря технологии полностью предварительного смесеобразования топочная камера имеет малые размеры, что позволяет существенно уменьшить габариты котла и достичь сверхнизкого уровня выбросов NOₓ — менее 30 мг/Нм³.
-
Корпус котла работает под небольшим разрежением (давление снаружи выше, чем внутри), что обеспечивает высокий коэффициент безопасности; при этом не требуется согласование с надзорными органами, техническое освидетельствование и регистрация котла в эксплуатационных ведомостях.
-

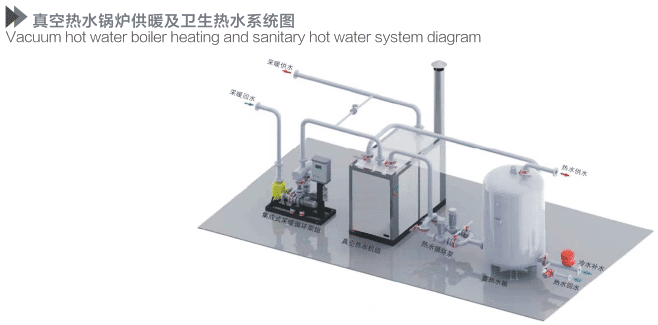

Один агрегат может одновременно обеспечивать отопительную воду, горячую воду для бытовых нужд, подогрев воды в бассейнах и т. д. (многофункциональность).
-
Горелка, корпус котла, теплообменник и конденсатор интегрированы в единую конструкцию, что обеспечивает компактность, удобство монтажа, простоту эксплуатации и обслуживания, снижает капитальные затраты и занимаемую площадь; система проста, эффективна и экономична в работе.
-
Теплообмен происходит через фазовый переход; теплоноситель (вода) предварительно умягчён, как правило, не требует замены и доливки, что решает проблемы накипи и кислородной коррозии, характерные для обычных котлов, и обеспечивает длительный срок службы.
-
Предусмотрены многоступенчатые системы защиты и блокировок: защита от превышения давления в корпусе, от перегрева теплоносителя и пара, от перегрева и переохлаждения циркуляционной воды, что гарантирует надёжную и безопасную работу агрегата.
-
Управление осуществляется с помощью микропроцессорного программируемого контроллера с высокой степенью автоматизации, простым и гибким управлением; многофункциональный сенсорный экран отображает рабочие параметры в нескольких окнах, обеспечивая отображение состояния котла в реальном времени.
-

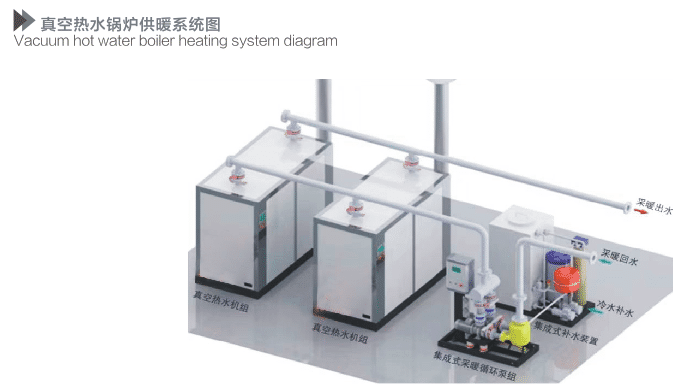

Котлы могут быть скомпонованы в модульные системы; с помощью визуального интеллектуального программного обеспечения можно регулировать общую тепловую нагрузку агрегатов, обеспечивая высокоэффективную работу котельной установки.
Преимущества низкоэмиссионной конденсационной технологии
Высокая эффективность

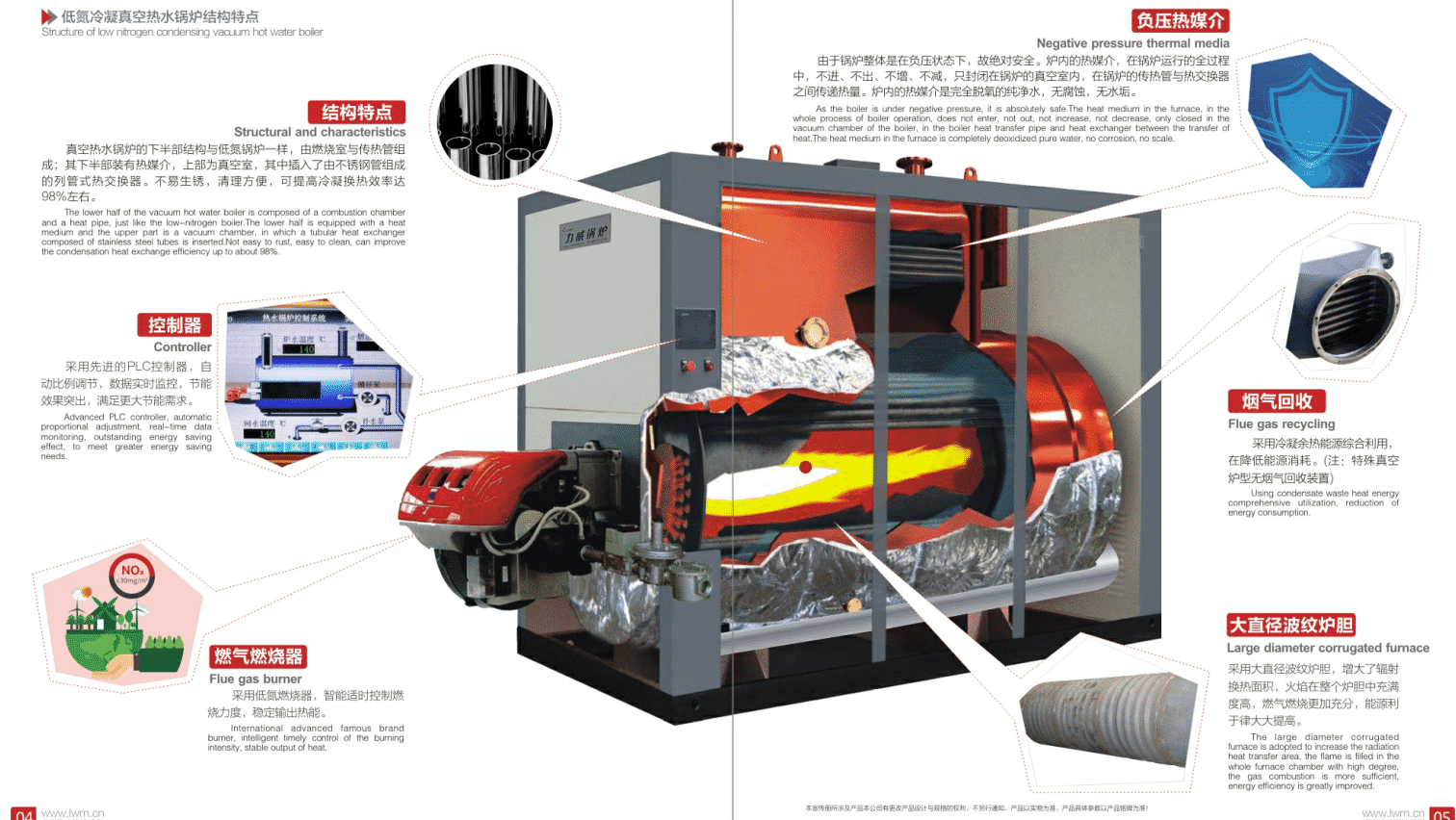

Котёл имеет трёхходовую конструкцию, причём дымогарные трубы выполнены с винтовой накаткой для интенсификации теплообмена. Уникальная конструкция топочной камеры с мокрой задней стенкой исключает применение традиционных огнеупорных и теплоизоляционных материалов, снижает температуру в дымовой камере агрегата; в сочетании с двухслойной теплоизоляцией из алюминиевой фольги на основе кремнезёма по всей поверхности котла теплопотери агрегата сведены к минимуму. В хвостовой части установлено устройство утилизации остаточного тепла для снижения температуры уходящих газов, что позволяет использовать явное тепло дымовых газов и скрытую теплоту конденсации водяных паров, дополнительно повышая КПД котла.
Долговечность
Внутренняя полость котла герметична относительно атмосферы. В процессе работы кислород, растворённый в промежуточной среде (воде), выделяется и удаляется из котла, поэтому внутренняя коррозия под действием кислорода не происходит. Теплоноситель заливается однократно в небольшом объёме, а ограниченное количество ионов кальция и магния не изменяется в процессе эксплуатации, благодаря чему накипь не образуется, что значительно увеличивает срок службы котла — в 1,5–2 раза дольше, чем у обычных котлов. Теплообменники изготовлены из коррозионностойкой нержавеющей стали, расчётный срок службы превышает 20 лет.
Многофункциональность
Один агрегат может быть оснащён несколькими теплообменниками для подачи горячей воды различной температуры и разного назначения, например, для систем центрального кондиционирования, санитарно-бытовых нужд, технологического горячего водоснабжения и т. д. Компания придерживается принципа «максимальной энергетической конфигурации», гарантируя, что каждый теплообменник при раздельной подаче тепла способен обеспечивать максимальную теплопроизводительность, что позволяет клиенту получить наилучший результат при минимальных инвестициях.
Безопасность
Давление в среде теплоносителя вакуумного водогрейного агрегата ниже атмосферного; абсолютное давление внутри при работе составляет 0,02–0,0655 МПа. Агрегат работает в вакуумном состоянии, поэтому взрыв исключён.
Низкий уровень выбросов NOₓ
Вакуумный водогрейный котёл имеет топочную камеру большого объёма, что обеспечивает достаточное пространство для полного сгорания. Котёл оснащается импортной низкоэмиссионной горелкой, благодаря чему выбросы оксидов азота могут быть снижены до 30 мг/Нм³.
Конструкция котла предусматривает топку большого размера и достаточное пространство для сгорания; котёл оснащается импортными низкоэмиссионными горелками, что позволяет достичь уровня выбросов оксидов азота до 30 мг/Нм³.
Удобство
Котлы данной серии имеют компактную конструкцию, удобны при транспортировке и монтаже. Симметричные распашные дверцы переднего и заднего дымовых коробов на шарнирах обеспечивают лёгкий доступ для обслуживания и очистки. Задний дымовой короб оснащён двумя дверцами, в нижней части имеются смотровое окно и ревизионная дверца для удобства осмотра. Прочное основание позволяет устанавливать котёл на фундаменте; предусмотрена лестница для удобного монтажа вспомогательного оборудования.
Точное управление
Программируемый логический контроллер (ПЛК) автоматически регулирует работу в зависимости от изменения нагрузки, температура горячей воды может свободно задаваться в диапазоне 20–90 °C, автоматически поддерживая постоянную температуру. Контроллер автоматически выявляет неисправности горелки и внутренних узлов котла и выдаёт звуковой и световой сигнал тревоги. Он управляет временем горения и автоматически регулирует процесс сжигания на первой и второй ступенях, обеспечивая нормальную работу, сокращая частоту включений и выключений из-за колебаний нагрузки и снижая потери тепла при продувке.
Экономия инвестиций
-
В вакуумном водогрейном котле теплообменники встроены внутрь, что позволяет значительно сократить затраты на вспомогательное оборудование и его монтаж (экономия на циркуляционном насосе первого контура, пластинчатом теплообменнике, соответствующих трубопроводах и арматуре, а также уменьшение числа цепей в системе электроуправления) — тем самым снижаются капитальные вложения.
-
Сокращение объёма вспомогательного оборудования уменьшает занимаемую площадь. Котельная с вакуумным водогрейным котлом занимает на 30–50 % меньше площади по сравнению с традиционной котельной, что также даёт экономию инвестиций.
-
Вакуумный водогрейный котёл имеет малые габариты, что удобно для модульного построения установок большой мощности. Возможно использование временной разницы в тепловых нагрузках для снижения общей установленной мощности, облегчается увеличение мощности (расширение) и снижаются первоначальные капитальные затраты.
-
Не требуется оформление регистрации в надзорных органах, что позволяет сэкономить на регистрационных сборах. Процедуры установки и ввода в эксплуатацию предельно просты; не требуется техническое освидетельствование, приёмочные испытания котла и ежегодные проверки. Не нужен обслуживающий персонал с удостоверением кочегара.
-
Котёл не склонен к образованию накипи, устойчив к кислородной коррозии и имеет срок службы более 20 лет, что вдвое превышает срок службы обычных котлов.
-
Передовая система управления, полностью автоматизированная работа. Один агрегат выполняет несколько функций, что обеспечивает гибкость подбора. Встроенные нержавеющие теплообменники гарантируют качество воды и позволяют подавать горячую воду непосредственно для санитарно-бытовых нужд.
