Независимое управление лучом
Подрешетки могут быть двумерно расширены до бесконечности, формируя крупногабаритную апертуру
Подрешетки могут осуществлять электронное сканирование
Передающий луч обеспечивает настройку круговой и линейной поляризации
1/1

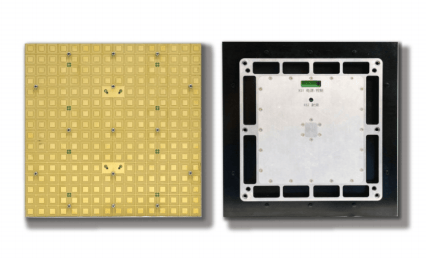

Tx подрешетка двумерной расширенной фазированной антенной решетки Ku-диапазона
Обсуждение цен
Описание продукта
Технические параметры
|
Параметр |
Технические требования |
Примечание |
|
Рабочий диапазон частот |
13.75 ГГц - 14.5 ГГц |
|
|
Тип поляризации |
Переключаемая круговая поляризация (правая/левая), регулируемая линейная поляризация |
|
|
Диапазон конического сканирования |
±70° |
|
|
ЭИИМ (EIRP) |
≥65.7 дБм @ 14.5 ГГц |
По нормали |
|
Снижение усиления при сканировании @14.5 ГГц |
Угол отклонения от оси 30°: ≤2 дБ |
|
|
Угол отклонения от оси 45°: ≤3 дБ |
|
|
|
Угол отклонения от оси 60°: ≤5 дБ |
|
|
|
Угол отклонения от оси 70°: ≤6.5 дБ |
|
|
|
Эллиптичность (осевое отношение) |
По нормали: ≤2.5 дБ |
|
|
Угол отклонения от оси 30°: ≤3 дБ |
|
|
|
Угол отклонения от оси 45°: ≤4 дБ |
|
|
|
Угол отклонения от оси 60°: ≤5 дБ |
|
|
|
Угол отклонения от оси 70°: ≤6 дБ |
|
|
|
Рабочее напряжение |
12 В |
|
|
Потребляемая мощность |
≤65 Вт |
|
|
Рабочая температура |
-40℃ - +70℃ |
|
|
Температура хранения |
-40℃ - +70℃ |
|
|
Габаритные размеры |
155.2 мм * 155.2 мм * 16 мм |
|
