Низкобюджетная плоская антенная архитектура
Передача 4 лучей, ширина полосы каждого луча 250 МГц
Прием 4 лучей, ширина полосы каждого луча 125 МГц
Поддержка многолучевых позиций
Обладает устойчивостью к радиации
Расчетный срок службы на орбите 7 лет
1/1

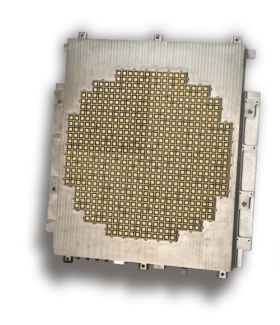

Ku-диапазонная космическая кремниевая многолучевая фазированная антенная решетка
Обсуждение цен
Описание продукта
Технические параметры
|
Технические характеристики |
Требования к показателям |
Примечания |
|
|
Рабочий диапазон частот |
Передача |
10.7ГГц-12.7ГГц |
|
|
|
Прием |
14.0ГГц-14:5ГГц |
|
|
Количество лучей |
Передача |
4 |
|
|
|
Прием |
4 |
|
|
ЭИИМ |
≥73дБм@11.7ГГц |
Нормальное направление |
|
|
G/T |
≥5дБ/К@14.25ГГц |
Нормальное направление |
|
|
Угол конического сканирования |
Азимут |
0-360 |
|
|
|
Угол отклонения от оси |
±60° |
|
|
Тип поляризации |
Передача |
Правая круговая поляризация |
|
|
|
Прием |
Левая круговая поляризация |
|
|
Потребляемая мощность |
Передача |
≤330Вт |
|
|
|
Прием |
≤110Вт |
|
|
Напряжение питания |
DC42В |
|
|
|
Габаритные размеры |
Передача |
476мм*425мм*45мм |
Без разъемов |
|
|
Прием |
460мм*340мм*37мм |
Без разъемов |
|
Вес |
Передача |
≤7.5кг |
|
|
|
Прием |
≤6кг |
|
|
Интерфейсы передающего устройства |
Радиочастотный интерфейс |
SMA-K |
|
|
|
Интерфейс управления |
J30JA-21ZK |
|
|
|
Интерфейс питания |
J36A-9ZJB |
|
|
Интерфейсы приемного устройства |
Радиочастотный интерфейс |
SMA-K |
|
|
|
Интерфейс управления |
J30JA-21ZK |
|
|
|
Интерфейс питания |
J36A-9ZJB |
|
