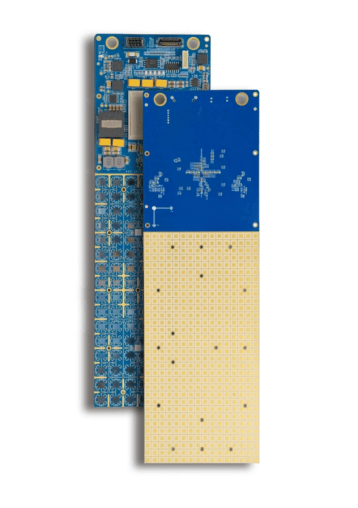

512-элементная фазированная антенная решетка субмассива
Стандартизированный субмассив, гибко формирующий массивы большего масштаба
Радиочастотная схема формирования луча в режиме FDD передачи
Низкое энергопотребление
Диапазон сканирования луча: ±70°
Мощный CMOS-усилитель
Питание от источника 12 В
Управление через интерфейс связи RS422
|
Пункт |
Технические требования |
Примечания |
|
Рабочий диапазон частот |
27.5ГГц-31ГГц |
|
|
Поляризация |
Переключаемая левая/правая круговая |
|
|
Диапазон конического сканирования |
±70° |
|
|
ЭИИМ (EIRP) |
≥68.5дБм@29.25ГГц |
Нормальное направление |
|
Снижение усиления при сканировании |
Угол отклонения 30°: ≤2дБ |
|
|
Угол отклонения 45°: ≤3дБ |
|
|
|
Угол отклонения 60°: ≤5дБ |
|
|
|
Угол отклонения 70°: ≤.5дБ |
|
|
|
Коэффициент эллиптичности |
Нормальное направление: ≤2дБ |
|
|
Угол отклонения 30°: ≤3дБ |
|
|
|
Угол отклонения 45°: ≤4дБ |
|
|
|
Угол отклонения 60°: ≤5дБ |
|
|
|
Угол отклонения 70°: ≤6.5дБ |
|
|
|
Рабочее напряжение |
12В |
|
|
Потребляемая мощность |
≤76.5Вт |
|
|
Рабочая температура |
-40℃ - +55℃ |
|
|
Температура хранения |
-40℃ - +70℃ |
|
|
Габаритные размеры |
244.9мм*73.6мм*2.8мм |
Без разъемов |
