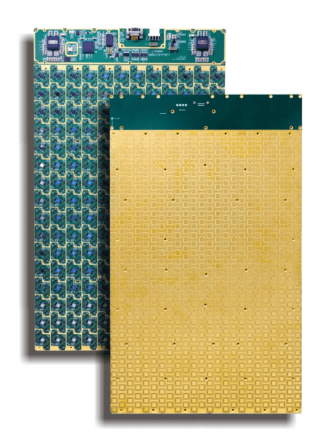

768 блоков фазированной антенной решетки подрешеток
Стандартизированная подрешетка, гибко формирующая массивы большего масштаба
Приемная радиочастотная схема формирования луча в режиме FDD
Низкое энергопотребление
Диапазон сканирования луча: ±70°
Питание от источника 12 В
Управление осуществляется через интерфейс связи RS422
|
Пункт |
Технические требования |
Примечания |
|
Рабочий диапазон частот |
10.7 ГГц - 12.75 ГГц |
|
|
Поляризация |
Переключаемая круговая (левая/правая) / произвольная линейная |
|
|
Диапазон конического сканирования |
±70° |
|
|
G/T |
≥10 дБ/К @ 11.7 ГГц |
По нормали |
|
Снижение усиления при сканировании @11.7 ГГц |
Угол отклонения 30°: ≤2.5 дБ |
|
|
Угол отклонения 45°: ≤3.5 дБ |
|
|
|
Угол отклонения 60°: ≤5.5 дБ |
|
|
|
Угол отклонения 70°: ≤7.0 дБ |
|
|
|
Коэффициент эллиптичности @11.7 ГГц |
≤1.5 дБ |
|
|
Рабочее напряжение |
DC 12 В ±1 В |
|
|
Потребляемая мощность |
≤97 Вт |
|
|
Рабочая температура |
-40℃ - +70℃ |
|
|
Температура хранения |
-55℃ - +85℃ |
|
|
Габаритные размеры |
450 мм * 264 мм * 15 мм |
Без соединителя |
