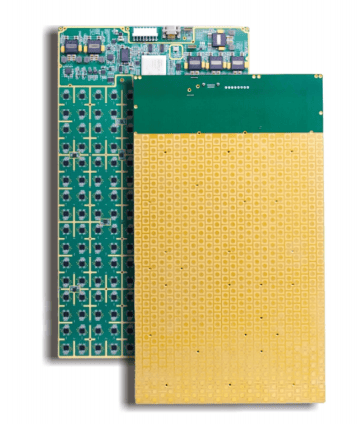

768 субматриц фазированной антенной решетки
Стандартизированная субматрица, способная гибко формировать массивы большего масштаба
Радиочастотная схема формирования луча в режиме FDD приема
Низкое энергопотребление
Диапазон сканирования луча: ±70°
Питание от источника 12 В
Управление через интерфейс связи RS422
|
Параметр |
Технические требования |
Примечания |
|
Рабочий диапазон частот |
13.75ГГц～14.5ГГц |
|
|
Тип поляризации |
Переключаемая левая/правая круговая / произвольная линейная |
|
|
Диапазон конического сканирования |
±70° |
|
|
ЭИИМ (EIRP) |
≥75.9дБм@14.1ГГц |
По нормали |
|
Снижение усиления при сканировании @14.1ГГц |
Угол отклонения 30°:≤2.5дБ |
|
|
Угол отклонения 45°:≤3.5дБ |
|
|
|
Угол отклонения 60°:≤5.5дБ |
|
|
|
Угол отклонения 70°:≤7дБ |
|
|
|
Коэффициент эллиптичности @14.1ГГц |
≤2дБ |
|
|
Рабочее напряжение |
DC12В±1В |
|
|
Потребляемая мощность |
≤190Вт |
|
|
Рабочая температура |
-40℃~+70℃ |
|
|
Температура хранения |
-55℃~+85℃ |
|
|
Габаритные размеры |
416мм*240мм*15мм |
Без соединителей |
