Стоимость рукавных фильтров для промышленности: материалы, эксплуатационные расходы и риски закупки

2026-06-30 14:45

В избр.

1. Технология и основные конфигурации

Fabric filter удаляет частицы из газового потока за счёт осаждения на тканевом или иглопробивном материале. Сформировавшийся пылевой слой улучшает улавливание субмикронных частиц. В промышленности применяются pulse-jet, reverse-air и shaker-системы. Pulse-jet доминирует в новых проектах благодаря компактности, высокой удельной нагрузке по газу и возможности очистки без длительной остановки.

Тип системы	Преимущество	Ограничение	Типичное применение
Pulse-jet	Компактность, онлайн-очистка, высокая нагрузка	Расход сжатого воздуха, импульсный износ	Цемент, металлургия, химия, деревообработка
Reverse-air	Мягкая очистка и длительный ресурс рукавов	Крупные габариты и секционность	Энергетика, крупные газовые объёмы
Shaker	Простая механика	Требует отключения секции	Небольшие и периодические установки
Картриджный	Малая площадь и удобная замена	Ограничения по высокой запылённости	Локальная аспирация и тонкая пыль
Высокотемпературный	Работа при 180–260 °C	Высокая цена ткани и корпуса	Печи, обжиг, металлургия

2. Цена оборудования и границы поставки

Публичные цены на baghouse ограничены, поскольку большинство установок проектируются под конкретный газовый поток. Корректное сравнение возможно только при одинаковом расходе газа, температуре, запылённости, air-to-cloth ratio, материале рукавов, содержании влаги, требуемой эмиссии и составе поставки.

Масштаб	Производительность	Индикативная цена оборудования	Что обычно не включено
Малый локальный	5–20 тыс. м³/ч	25–90 тыс. USD	Воздуховоды, фундамент, вентилятор, монтаж
Средний промышленный	20–100 тыс. м³/ч	90–350 тыс. USD	Часть автоматики, дымосос, изоляция
Крупный	100–500 тыс. м³/ч	300 тыс.–1,2 млн USD	EPC, строительная часть, дымовая труба
Специсполнение	Высокая T, коррозия, взрывоопасность	0,5–2,5 млн USD и выше	Проектная адаптация и отраслевые испытания
Модернизация	Замена рукавов/клапанов/АСУ	10–40% цены нового фильтра	Реконструкция корпуса и газоходов

3. Структура стоимости

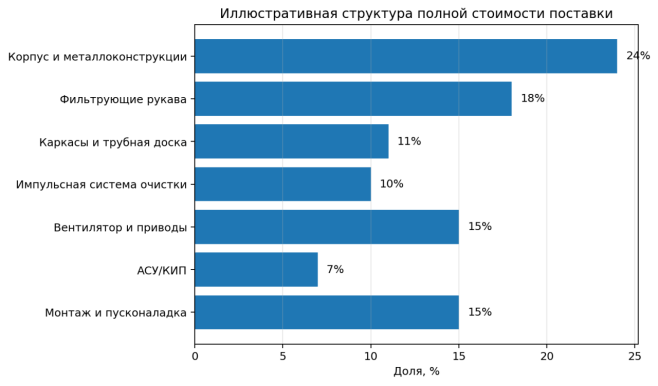

Рисунок 2. Иллюстративная структура полной стоимости поставки

Источник: Авторская модель для сравнительного анализа; фактическая структура зависит от границ проекта.

Компонент	Что включает	Чувствительность цены	Главный риск
Корпус	Сталь, бункеры, опоры, изоляция, площадки	Высокая	Масса металла и коррозионная стойкость
Рукава	Ткань, обработка, мембрана, швы	Очень высокая	Неправильный материал и короткий ресурс
Каркасы	Проволока, покрытие, venturi	Средняя	Коррозия и контакт рукав-каркас
Очистка	Клапаны, ресиверы, трубы, контроллер	Средняя	Качество воздуха и ресурс диафрагм
Вентилятор	Дымосос, электродвигатель, ПЧ	Высокая	Рост мощности при высоком ΔP
АСУ/КИП	PLC, ΔP, температура, broken-bag monitor	Средняя	Недостаточная диагностика
Монтаж	Фундамент, газоходы, пусконаладка	Высокая	Недооценка площадки и простоев

4. Фильтрующие материалы и срок службы

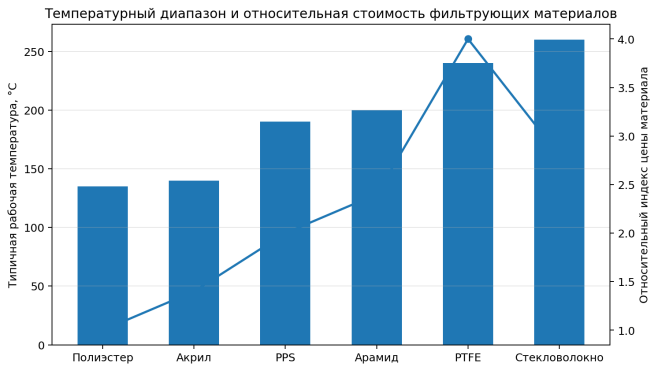

Рисунок 3. Температура и относительная стоимость фильтрующих материалов

Источник: Сравнительная инженерная модель; реальный предел зависит от химии газа и производителя.

Материал	Типичная рабочая температура	Сильная сторона	Ограничение
Полиэстер	до 130–135 °C	Низкая цена, универсальность	Гидролиз при влаге и высокой температуре
Акрил	до 140 °C	Устойчивость к гидролизу	Ограниченная стойкость к окислению
PPS	до 190 °C	Кислотостойкость и гидролитическая стабильность	Чувствительность к кислороду и NOx
Арамид	до 200 °C	Высокая температура и прочность	Гидролиз и более высокая цена
PTFE	до 240 °C	Максимальная химическая стойкость	Очень высокая стоимость
Стекловолокно	до 260 °C	Высокотемпературная работа	Хрупкость и требования к мягкой очистке

5. OPEX и совокупная стоимость владения

Основные эксплуатационные затраты — электроэнергия вентилятора, сжатый воздух, рукава и каркасы, клапаны, техническое обслуживание, утилизация пыли и стоимость остановов. Давление 100–250 мм вод. ст. соответствует примерно 1–2,5 кПа; каждый дополнительный паскаль сопротивления увеличивает требуемую мощность дымососа.

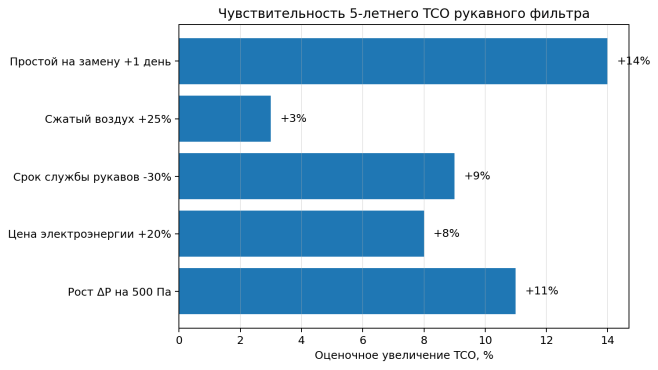

Рисунок 4. Чувствительность 5-летнего TCO

Источник: Сценарная модель. Значения необходимо пересчитывать по фактическому расходу газа и режиму работы.

Статья OPEX	Механизм	Как снизить
Электроэнергия	Расход газа × ΔP / КПД вентилятора	ПЧ, герметичность, правильная площадь фильтрации
Сжатый воздух	Частота и давление импульсов	Очистка по ΔP, исправные клапаны, сухой воздух
Замена рукавов	Материал, температура, химия, абразив	Правильный media selection и защита от искр
Каркасы и клапаны	Коррозия, усталость и качество воздуха	Покрытие, сервисный запас, профилактика
Персонал	Инспекция, ремонт, уборка	Онлайн-мониторинг и доступность секций
Простой	Остановка технологической линии	Секционирование, ЗИП и быстрый доступ

6. Россия и ЕАЭС: логистика, локализация и климат

В России корпуса, бункеры, площадки, газоходы и часть автоматики могут быть локализованы, тогда как специальные ткани, мембраны, pulse-valves и часть датчиков часто зависят от импорта. Это делает смешанную модель — локальный корпус плюс импортные критические компоненты — экономически привлекательной, но требует строгого контроля совместимости.

Фактор	Влияние на стоимость	Рекомендация
Низкая температура	Конденсация, замерзание импульсных линий	Обогрев ресиверов, изоляция, точка росы
Влажная пыль	Залипание и рост ΔP	Поддержание температуры выше dew point
Абразивная пыль	Износ входной зоны и рукавов	Предсепаратор, щитки, снижение скорости
Удалённость	Высокая цена сервиса	2–3-летний запас рукавов, клапанов и датчиков
Импортные ткани	Валютная чувствительность	Двойная квалификация материалов
Локальная сборка	Снижение логистики и сроков	Контроль сварки, герметичности и геометрии

7. EAC и техническое соответствие

Применимость технических регламентов определяется составом поставки. Для машины и механического оборудования обычно анализируется ТР ТС 010/2011. Электрические шкафы и компоненты могут подпадать под ТР ТС 004/2011 и ТР ТС 020/2011. Для взрывоопасной пыли могут потребоваться требования ТР ТС 012/2011. Наличие EAC должно проверяться по точной модели и комплектации.

Область	Возможное требование	Что проверить
Машины и оборудование	ТР ТС 010/2011	Корпус, механизмы выгрузки, ограждения
Низковольтное оборудование	ТР ТС 004/2011	Шкафы, двигатели, нагреватели
ЭМС	ТР ТС 020/2011	ПЧ, PLC, датчики и помехоустойчивость
Взрывоопасные среды	ТР ТС 012/2011	Зоны, категории пыли, Ex-компоненты
Промышленная безопасность	Национальные нормы	Газоходы, бункеры, площадки, сброс давления
Документация	Русский язык и EAC	Паспорт, руководство, маркировка, декларация

8. Валюта и закупочная цена

По официальному курсу Банка России на 30 июня 2026 года 1 USD = 77,7539 RUB, 1 EUR = 88,6472 RUB, 1 CNY = 11,4624 RUB. Валютная часть особенно важна для импортных фильтрующих материалов, клапанов, мембран ePTFE, датчиков и специализированных вентиляторов.

Фактор	Риск	Контрактная защита
Курс USD/EUR/CNY	Рост рублёвой цены	Коридор курса и этапная фиксация
Срок изготовления	Инфляция металла и ткани	Формула индексации с лимитом
Логистика	Негабаритный корпус и много поставочных мест	Локальная сборка и точный Incoterms
Таможенная классификация	Задержка и изменение платежей	Предварительный код ТН ВЭД
Аванс	Риск поставщика	Банковская гарантия и инспекция
Гарантия	Спор по ресурсу рукавов	Чёткие условия газа, температуры и ΔP

9. Прогноз цен на 2026–2028 годы

Сценарий	Предпосылки	Ожидаемое направление	Главный риск
Базовый	Стабильная сталь и стандартные ткани	-2%…+5% в валюте	Рост локальных монтажных расходов
Оптимистичный	Локализация корпуса и конкуренция поставщиков	-5%…-10%	Снижение качества ради цены
Сырьевой	Рост стали, меди и вентиляторов	+8%…+18%	Пересмотр EPC-бюджета
Валютный для РФ	Ослабление рубля	+10%…+30% в RUB	Отсрочка замены рукавов
Экологический	Более жёсткие выбросы	Рост CAPEX на 5%…15%	Необходимость онлайн-мониторинга

10. Практические рекомендации закупщику

Сравнивать предложения при одинаковом расходе газа, температуре, входной запылённости, требуемой эмиссии и air-to-cloth ratio.
Требовать расчёт ΔP чистых и запылённых рукавов, а также потребляемой мощности вентилятора.
Запрашивать письменную совместимость материала рукавов с химическим составом газа и точкой росы.
Отделять цену корпуса от цены вентилятора, воздуховодов, фундамента, монтажа, изоляции и пусконаладки.
Фиксировать гарантированный срок службы рукавов только при согласованных условиях эксплуатации.
Проводить FAT импульсной системы, герметичности, автоматики и broken-bag monitoring.
Для удалённых объектов закупать запас рукавов, каркасов, мембран клапанов, соленоидов и датчиков ΔP.
Оценивать 5-летний TCO и стоимость технологического простоя, а не только цену оборудования.
Проверять EAC-документы на точную модель и состав поставки.

11. Карта рисков

Риск	Вероятность	Воздействие	Мера снижения
Рост перепада давления	Высокая	Высокое	Правильная площадь и очистка по ΔP
Прорыв рукавов	Средняя	Высокое	Мониторинг, качественные каркасы, искрозащита
Конденсация	Средняя	Высокое	Температурный контроль и изоляция
Взрыв пыли	Отраслевой	Критическое	ATEX/EAC Ex, venting, isolation
Нет запасных рукавов	Средняя	Высокое	Локальный склад
Валютный рост	Высокая	Высокое	Двойной источник тканей
Несоответствие EAC	Средняя	Высокое	Аудит до оплаты
Износ вентилятора	Средняя	Среднее/высокое	Контроль вибрации и балансировка

Заключение

Экономика рукавного фильтра определяется не ценой стального корпуса, а стабильностью перепада давления, ресурсом фильтрующих рукавов и доступностью системы для обслуживания. Стандартные pulse-jet установки будут становиться более конкурентными, однако специальные материалы, высокотемпературные и взрывозащищённые исполнения останутся дорогими. Для России и ЕАЭС оптимальна смешанная модель с локализованными металлоконструкциями и квалифицированными критическими компонентами. Поставщик, который гарантирует выбросы, ΔP, ресурс рукавов, EAC, ЗИП и сервис, создаёт больше ценности, чем поставщик с минимальной первоначальной ценой.
