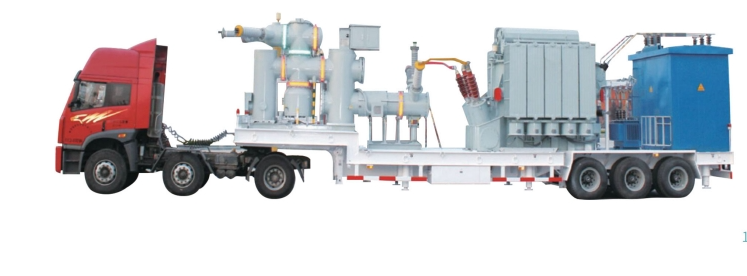

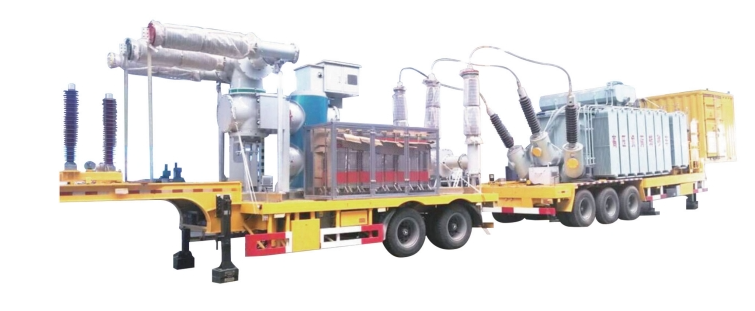

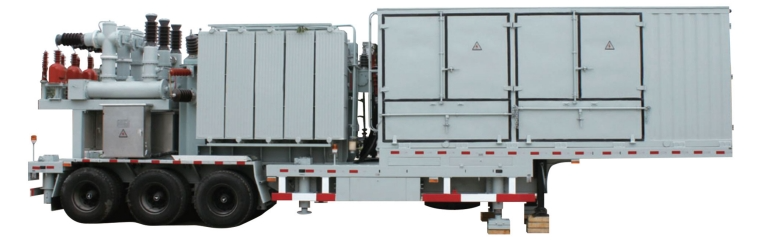

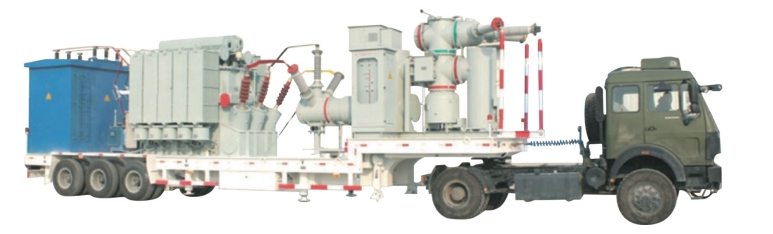

Мобильная подстанция, устанавливаемая на транспортном средстве
Эксплуатационные характеристики:
Стандартизированный дизайн, заводская сборка, комплексное строительство
Малая площадь, короткий срок строительства, высокое соотношение интегрированных затрат
Высокая мобильность, быстрое развертывание, легкость перемещения
Интеллектуальная взаимосвязь, снижение затрат на эксплуатацию и техническое обслуживание
Основные параметры:
Параметры высоковольтного модуля
|
название |
модель |
Номинальный ток |
Кратковременный выдерживаемый ток |
|
Комбинированные электроприборы напряжением 40,5 кВ |
ZCW-40,5 |
1600А, 2000А, 2500А, 3150А |
31,5 кА/4 с |
|
Комбинированные электроприборы напряжением 72,5 кВ |
ZF-72.5 |
1600А, 2000А, 2500А, 3150А |
31,5 кА/4 с |
|
Комбинированные электроприборы напряжением 126 кВ |
ZF-126 |
1600А, 2000А, 2500А, 3150А |
40кА/4с |
|
Комбинированные электроприборы напряжением 252 кВ |
ZF-252 |
2000А, 2500А, 3150А, 4000А |
50кА/4с |
Параметры трансформаторного модуля
|
Мощность (кВА) |
Уровень напряжения (кВ) |
Фаза |
Частота (Гц) |
Группа подключений |
Способ охлаждения |
Сопротивление короткому замыканию (%) |
|
5000 |
35/6.3 |
3 |
50/60 |
Yd11 |
ONAN/ONAF |
6.5 |
|
12500 |
35/10 |
3 |
50/60 |
Dy11 |
ONAN/ONAF |
6.5 |
|
20000 |
66/13.8 |
3 |
50/60 |
Dyn11 |
ONAN/ONAF |
7 |
|
25000 |
110/10.5 |
3 |
50/60 |
Dyn11 |
ONAN/ONAF |
10.5 |
|
40000 |
110/35 |
3 |
50/60 |
Yd11 |
ONAF |
10.8 |
|
50000 |
220/35 |
3 |
50/60 |
Dyn11 |
ONAF |
10.8 |
Параметры низковольтного модуля
|
Название |
Модель |
Номинальный ток |
Кратковременный выдерживаемый ток |
|
Комбинированный электроаппарат 35 кВ |
ZCW-40.5 |
1600A,2000A,2500A,3150A |
31,5 кА/4 с |
|
Шкаф 35кВ SF6 |
XGN-40.5 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
|
Распределительное устройство 10 кВ |
HXGN-15 |
1000A, 2000A, 3000A |
31.5kA/4s |
|
Распределительное устройство 10 кВ |
KYN28-12 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
