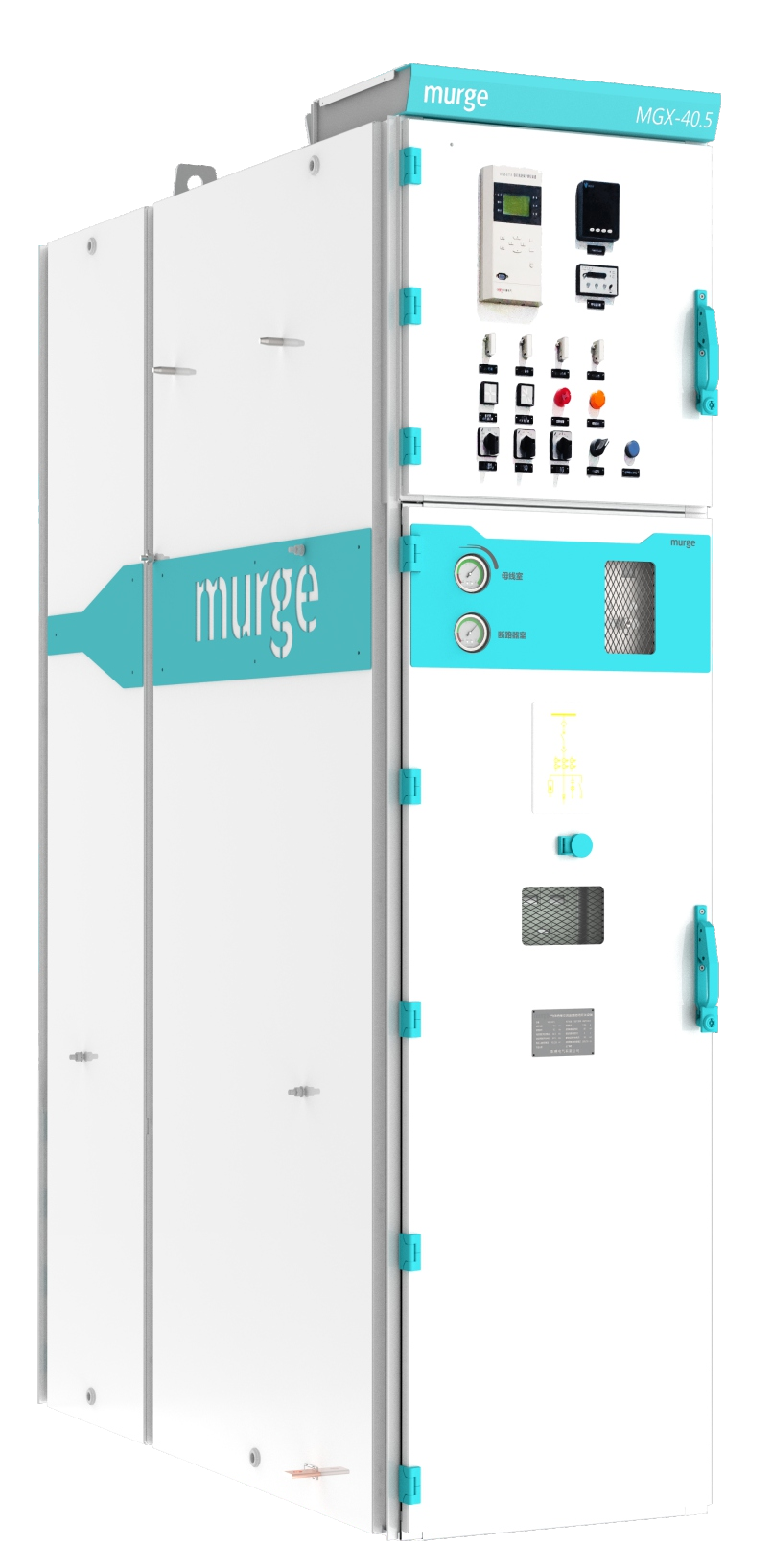

Распределительные устройства с газовой изоляцией серии MGX (C-GIS) - это новое поколение распределительных устройств, разработанных компанией с независимыми правами интеллектуальной собственности. В качестве изолирующей среды в них используется газ низкого давления SF6, а в качестве основных компонентов - вакуумный выключатель и трехпозиционный выключатель, и они герметизированы внутри надувного отсека. Газовая камера сварена и изготовлена из высококачественной пластины из нержавеющей стали толщиной 3 мм, на которую не влияет воздействие окружающей среды; она обладает такими характеристиками, как надежность в эксплуатации, гарантия безопасности, компактная конструкция, небольшие габариты, не требующие технического обслуживания, длительный срок службы и так далее.
Распределительное устройство серии MGX представляет собой полный комплект устройств распределения электроэнергии для трехфазного переменного тока напряжением 40,5 кВ частотой 50 Гц с одной шиной и сегментированной системой с одной шиной, которые могут применяться в рабочей среде на высоте до 5500 метров.Он в основном используется для управления, защиты и мониторинга энергогенерирующих компаний, передачи электроэнергии малыми и средними генераторами, распределения электроэнергии промышленными и горнодобывающими предприятиями и учреждениями, а также для приема, передачи и запуска крупномасштабных высоковольтных двигателей на подстанциях энергосистем.
| Серийный номер | Проекты | Единицы | Параметры | |||
| 1 | Номинальное напряжение | KV | 40,5 | |||
| 2 | Номинальная частота | Hz | 50 | |||
| 3 | Номинальный ток | А. | 1250/2500/3150 | |||
4 |
Номинальная Изоляция Уровень |
Устойчивость к давлению рабочей частоты 1min | Между, на землю | KV | 95 | |
| Перелом | KV | 118 | ||||
| Контрольные и вспомогательные петли | KV | 2 | ||||
| Напряжение, выдерживающее удар молнии | Между, на землю | KV | 185 | |||
| Перелом | KV | 215 | ||||
| 5 | Номинальная кратковременная стойкость к току | KA/s | 25, 31,5/4 | |||
| 6 | Номинальная пиковая стойкость к току | KA | 63, 80 | |||
| 7 | Номинальный ток выключения короткого замыкания | KA | 25, 31,5 | |||
| 8 | Номинальный ток замыкания | KA | 63, 80 | |||
| 9 | Срок службы выключателя | / | E2 | |||
| 10 | Номинальная последовательность операций | / | O-0.3s-CO-180s-CO | |||
| 11 | Механический срок службы | Переключатель нагрузки/выключатель | Раз | 20000 | ||
| Выключатель изоляции/заземления | Раз | 5000 | ||||
12 |
Резистор контура | 1250A | μΩ | ≤ 120 | ||
| 2500A | μΩ | ≤ 80 | ||||
| 13 | Номинальное давление надувной (давление при 20 ℃) | MPa | 0.02 | |||
| 14 | Относительная годовая утечка газа | Год | ≤ 0,01% | |||
| 15 | Изоляционные газы | / | SF6 | |||
16 |
Уровень защиты | Отсек (IP-код) | / | IP2XC | ||
| Газовый ящик (IP-код) | / | IP67 | ||||
| Шкаф (IP-код) | / | IP41 | ||||
| Шкаф (код IK) | / | IK10 | ||||
| 17 | Испытание дуги (ток неисправности/продолжительность) | KA/s | 31,5/1 | |||
