Обзор продукта

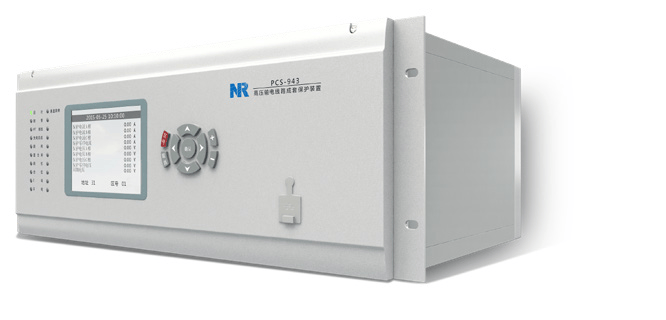

Серия устройств PCS-943 представляет собой цифровые комплектные устройства дифференциальной защиты линий электропередачи высокого напряжения на основе оптоволоконного канала тока. Они оснащены быстродействующей основной защитой, основу которой составляют дифференциальная защита пофазного тока и дифференциальная защита нулевой последовательности тока, а также полным комплектом резервной защиты, состоящим из трёхступенчатой междуфазной и заземляющей дистанционной защиты, а также четырёхступенчатой направленной токовой защиты нулевой последовательности. Устройства оснащены функцией трёхфазного однократного автоматического повторного включения (АПВ) и функцией сигнализации перегрузки. Устройства также содержат цепи управления отключением и включением, а также цепи переключения цепей переменного напряжения и могут использоваться в качестве основной и резервной защиты линий электропередачи 110 кВ. Полностью поддерживают функции цифровой подстанции, поддерживают протокол передачи значений выборок IEC61850-9-2, поддерживают протокол IEC61850 и функцию GOOSE в реальном времени.
Функции продукта
Функции защиты
● Дифференциальная защита по приращению промышленной частоты пофазного тока
● Дифференциальная защита пофазного тока
● Дифференциальная защита тока нулевой последовательности
● Трёхступенчатая междуфазная дистанционная защита
● Трёхступенчатая заземляющая дистанционная защита
● Четырёхугольная заземляющая и междуфазная дистанционная защита, может использоваться в качестве удалённой резервной защиты при повреждениях на шинах низкого напряжения трансформатора
● Четырёхступенчатая направленная токовая защита нулевой последовательности
● Несимметричное последовательное ускорение
● Двухступенчатая токовая защита при обрыве цепи трансформатора напряжения (ТН)
● Дистанционное ускорение, ускорение защиты нулевой последовательности
● Блокировка при качаниях
● Автоматическое повторное включение (АПВ)
● Поддержка различных продольных способов связи: по выделенному оптоволокну, по уплотнённому оптоволокну, по 5G
● Поддержка многоконцевых сценариев применения с дифференциальной защитой на 3-5 концевых устройств
Вспомогательные функции
● Онлайн-мониторинг аппаратного обеспечения и цепей
● Измерение расстояния до места повреждения по сопротивлению
● Измерение расстояния до места повреждения волновым методом (опция)
● Синхронизация по минутным, секундным импульсам и по IRIG-B
● Архив из 256 отчётов о срабатываниях, 64 отчёта о регистрации аварийных процессов
● Разнообразные коммуникационные решения, поддержка отраслевых стандартов связи в электроэнергетике IEC60870-5-103, IEC61850
● Удобный человеко-машинный интерфейс, предоставление удобного сопутствующего ПО для наладки, мощного инструмента для анализа осциллограмм
