Обзор продукта:

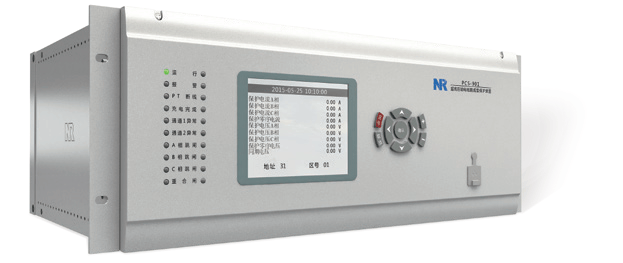

Серия устройств PCS-901 представляет собой комплектное устройство быстрой защиты для линий электропередачи сверхвысокого (ультравысокого) напряжения. Оно оснащено основной защитой на основе направленного продольного действия по вариациям промышленной частоты и направленного действия по нулевой последовательности, уникальной дистанционной защитой по вариациям промышленной частоты, а также полным комплектом резервной защиты, включающей трехступенчатую дистанционную защиту между фазами и на землю, а также многоступенчатую направленную токовую защиту нулевой последовательности. Устройство также имеет функцию автоматического повторного включения и может использоваться в качестве основной и резервной защиты для линий электропередачи напряжением 220 кВ и выше. Полностью поддерживает функциональность цифровых подстанций, протокол передачи значений выборок IEC61850-9-2, протокол IEC61850 и функцию GOOSE в реальном времени.
Функции продукта:
Функции защиты
● Продольная направленная защита по вариациям промышленной частоты
● Продольная направленная защита по нулевой последовательности
● Дистанционная защита по вариациям промышленной частоты
● Трехступенчатая дистанционная защита между фазами
● Трехступенчатая дистанционная защита на землю
● Двухступенчатая направленная токовая защита нулевой последовательности
● Токовая защита фаз при обрыве ТН
● Токовая защита нулевой последовательности при обрыве ТН
● Защита от несоответствия
● Дистанционное ускорение, ускорение защиты нулевой последовательности
● Блокировка при качаниях
● Автоматическое повторное включение
● Поддержка различных видов продольной связи, таких как высокочастотная и волоконно-оптическая
Вспомогательные функции
● Онлайн-мониторинг аппаратного обеспечения и цепей
● Определение места повреждения
● Синхронизация по минутным, секундным импульсам и IRIG-B
● 256 отчетов о срабатываниях, 64 отчета о регистрации аварийных осциллограмм
● Разнообразные коммуникационные решения, поддержка отраслевых стандартов связи IEC60870-5-103, IEC61850
● Удобный интерфейс «человек-машина», предоставление удобного сопутствующего ПО для наладки, мощного инструмента анализа волновых форм
