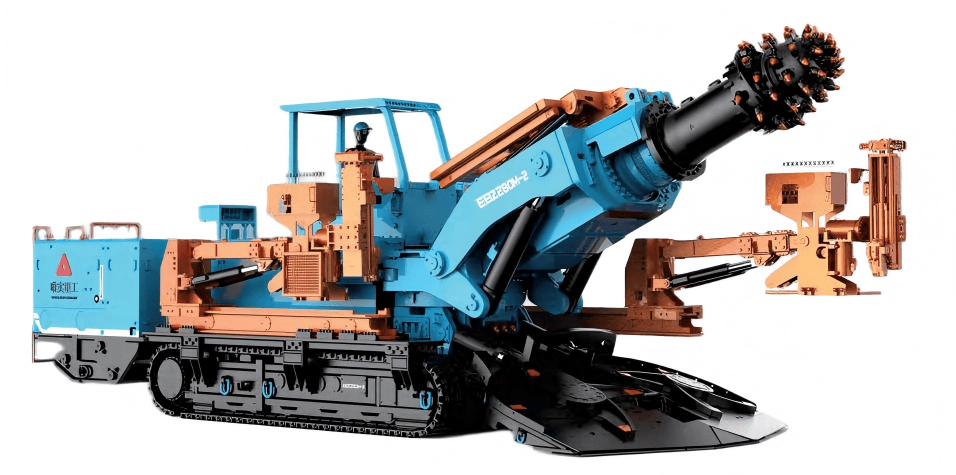

Позиция |
Параметр |
|
Габаритные размеры машины (Д x Ш x В) |
12.73x3.6x3.76 |
|
Горизонтальная высота режущей головки |
2630мм |
|
Внешняя ширина гусениц |
2920мм |
|
Подъем загрузочной плиты |
510мм |
|
Заглубление загрузочной плиты |
300мм |
|
Заглубление режущей головки |
260мм |
|
Вес машины |
115т |
|
Высота позиционного резания |
5.2м |
|
Ширина позиционного резания |
6.5м |
|
Площадь позиционного резания |
33.8㎡ |
|
Суммарная установленная мощность |
440кВт(280кВт+160кВт) |
|
Удельное давление на грунт |
0.165МПа |
|
Способность преодоления подъёмов |
±18° |
|
Прочность на сжатие режущей угольной породы |
≤100МПа |
|
Напряжение питания |
AC1140В/660В |
|
Мощность режущего двигателя |
280кВт |
|
Способ охлаждения режущего двигателя |
Водяное |
|
Мощность двигателя масляного насоса |
160кВт |
|
Способ охлаждения двигателя масляного насоса |
Воздушное |
|
Частота вращения режущей головки |
37об/мин |
|
Дорожный просвет |
300мм |
|
Общая длина опорной поверхности ходовой части |
4150мм |
|
Высота портала |
500мм |
|
Частота вращения звездообразного колеса |
33об/мин |
|
Скорость цепи первого конвейера |
66м/мин |
|
Количество анкероустановочных машин |
2 шт. |
|
Номинальный крутящий момент буровой установки |
400Нм |
|
Номинальная частота вращения буровой установки |
460об/мин |
|
Ход подачи при бурении |
(первая ступень) 1100 + (вторая ступень) 1300мм |
|
Электронная система управления |
KXJ1-400/1140(660)E-5 |
|
Вентилятор пылеулавливания |
KCG-400D |
|
Позиция |
Параметр |
|
|
Размеры (Д x Ш x В) и вес максимальной несъёмной детали |
Основная загрузочная плита (4.9т) |
3393*1400*1087 |
|
Корпус двигателя (5.5т) |
2375*1900*942 |
|
|
Передняя основная часть (7.6т) |
2258*1500*1475 |
|
|
Задняя основная часть (6.3т) |
1758*1440*1600 |
|
|
Вес и габариты общей сборки |
Режущая секция (16т) |
5200*1900*1100 |
|
Левая/правая ходовая секция (11.5т/сторона) |
4995*955*960 |
|
|
Основная секция (19.8т) |
4397*1950*2015 |
|
|
Ширина загрузочной плиты |
3.6м |
|
|
Форма загрузки загрузочной плиты |
Четырёхлапчатое звездообразное колесо |
|
|
Производительность загрузки загрузочной плиты |
300м3/ч |
|
|
Тип конвейера |
Цепной скребковый с боковой двойной цепью |
|
|
Производительность транспортировки |
348м3/ч |
|
|
Ширина гусеничной ленты |
720мм |
|
|
Скорость хода |
0-6.5м/мин |
|
|
Ёмкость топливного бака |
850л |
|
|
Гидравлический насос |
Две группы сдвоенных насосов A11VLO260LRDS/11R+A11VLO260LRDS/11R |
|
|
Давление воды внутреннего распыления |
≥2.5МПа |
|
|
Давление воды внешнего распыления |
≥3МПа |
|
|
Номинальное давление системы |
25МПа |
|
|
Маслоохладитель |
Две группы пластинчато-ребристых охладителей, соединённых последовательно |
|
|
Сборка ходового редуктора |
5220FG-323+A2FE160/61W-VZL181+BVD25 |
|
|
Мотор звездообразного колеса |
TMS18-2100-120-F3-Y7 |
|
|
Мотор первого конвейера |
TMS08-1050-K40-F-Y(22 зуба) |
|
|
Многоканальный клапан с нагрузочной чувствительностью (семь секций) |
PSV6S2/250-5-5252H120/120/H-52H52H120/120H160/160/H-52H160/160/H-120/120/H-52H120/120/H-/H-52H25/25/H-E1 |
|
|
Многоканальный клапан с нагрузочной чувствительностью (пять секций) |
PSV6S2/250-5-552H63/63/H-522H80/80/H-52H80/80/H-H63/63/H-52H63/63/H-E1 |
|
|
Спецификация штанг |
B19/B22 |
|
|
Глубина бурения |
15м |
|
|
Диаметр бурения |
φ27~φ32мм |
|
|
Площадь опережающей поддержки |
3728мм×2335мм |
|
|
Интеллектуальная передача данных |
2 интерфейса связи RS485, 1 интерфейс связи RS232, поддержка опционального оснащения интеллектуальной системой |
