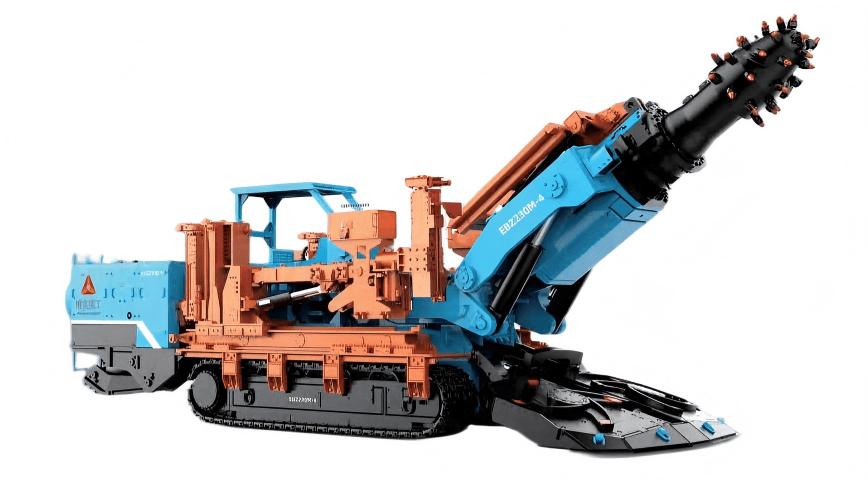

Комбинированный проходческо-анкерующий комбайн EBZ230M-4

Габаритные размеры машины (Д x Ш x В)

12.38x3.4x2.67м

Горизонтальная высота режущей головки

2330мм

Внешняя ширина гусениц

2760мм

Величина подъема загрузочной плиты

500мм

Величина заглубления загрузочной плиты

300мм

Величина заглубления режущей головки

260мм

Вес машины

95т

Высота позиционного резания

3.5/4.8м

Ширина позиционного резания

5.5м

Площадь позиционного резания

26.4м²

Суммарная установленная мощность

362 кВт (230кВт+132кВт)

Удельное давление на грунт

0.185 МПа

Способность преодолевать подъемы

-22°~+18°

Прочность угля и породы на сжатие, поддающаяся резке

≤85МПа

Напряжение питания

AC1140В/660В

Мощность режущего двигателя

230 кВт

Способ охлаждения режущего двигателя

Водяное охлаждение

Мощность двигателя масляного насоса

132кВт

Способ охлаждения двигателя масляного насоса

Воздушное охлаждение

Частота вращения режущей головки

37об/мин

Дорожный просвет

350мм

Общая длина опорной поверхности ходовой части

3600мм

Высота портала

400мм

Частота вращения звездочки

33об/мин

Скорость цепи первого конвейера

66м/мин

Количество бурильных установок для анкеров

4 шт.

Номинальное давление

20МПа

Номинальный расход

80л/мин

Ход подачи салазок

2500мм

Ход подачи буровой установки

(первая ступень) 1100 + (вторая ступень) 1300мм

Диапазон коррекции отклонения платформы

+20°~-25°

Минимальная горизонтальная высота буровой стойки

750мм

Максимальная горизонтальная ширина буровой стойки

6000мм

Максимальная горизонтальная высота буровой стойки

3000мм

Номинальная частота вращения буровой установки

460об/мин

Скорость бурения

≥1000мм/мин
