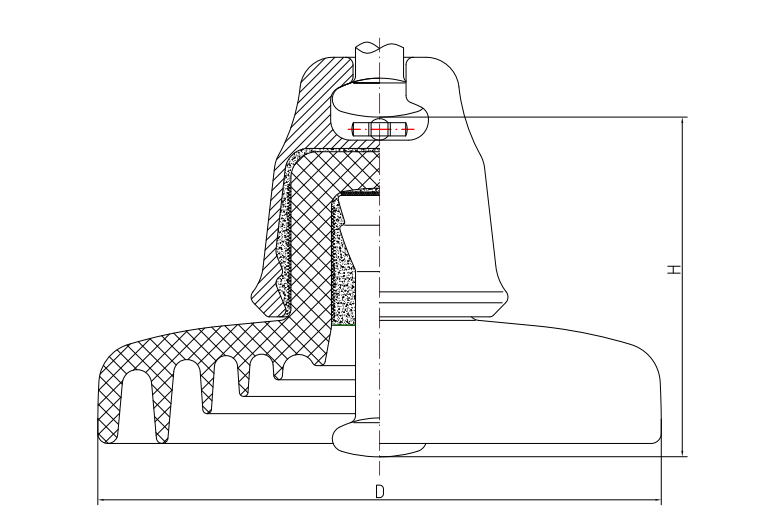

Фарфоровый подвесной изолятор переменного тока, устойчивый к загрязнению с головкой столба (тип колокола②)

Модель продукта

Единица

U300BP/195-1

U300BP/195-2

U210BP/170

U160BP/170

Высота конструкции (H)

мм

195

195

170

170/155

Номинальный диаметр диска (D)

мм

330

360

330

330

Номинальное расстояние ползания

мм

505

600

550

550

Номинальная электромеханическая разрушающая

кН

300

300

210

160

Рутинная растягивающая нагрузка

кН

150

150

105

80

Маркировка соединения

24

20

20

Напряжение коронного гасения

Шапка

кВ

≥22

≥22

≥22

≥22

Ноги

≥18

≥18

≥18

≥18

Дуговое испытание на промышленной частоте

Время

С

0.12

0.12

0.12

0.12

Ток

кА20

20

20

20

Напряжение пробоя промышленной частоты

кВ ≥2,8

≥2.8

≥2.8

≥2.8

Напряжение радиопомех

Испытательное напряжение на землю

кВ

10

10

10

10

Напряжение радиопомех 1 МГц

мкВ

≤50

≤50

≤50

≤50

Масса

кг

13.3

14.8

11.9

11.2

Критерии исполнения : GB ANSI IEC BS AS
