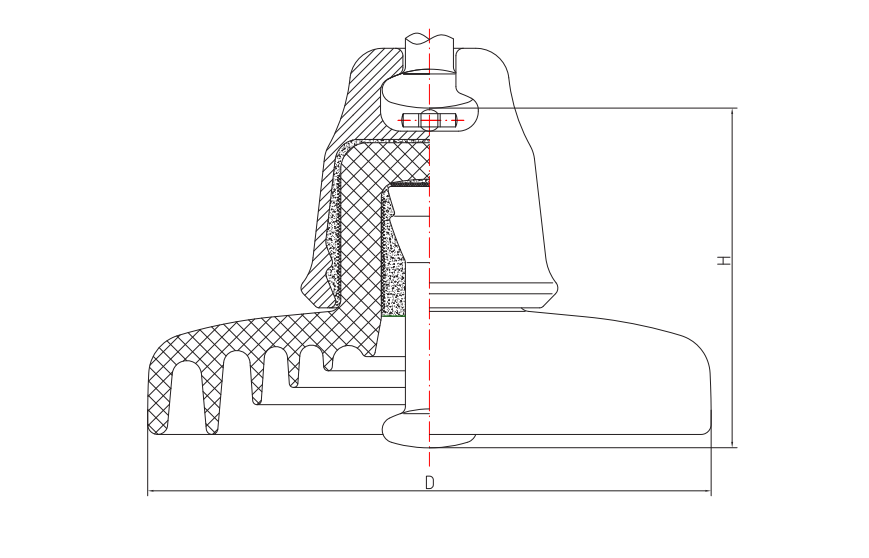

Фарфоровый подвесной изолятор переменного тока, устойчивый к загрязнению с головкой столба (тип колокола①)

Модель продукта

Единица

U840BP/300

U700BP/280

U550BP/240

U420B/205

Высота конструкции (H)

мм

300

280

240

205

Номинальный диаметр диска (D

мм

420

420

380

340

Номинальное расстояние ползания

мм

700

700

700

550

Номинальная электромеханическая разрушающая

кН

840

700

550

420

Рутинная растягивающая нагрузка

кН

420

350

275

210

Маркировка соединения

40

36

32

28

Напряжение коронного гасения

Шапка

кВ

≥22

≥22

≥22

≥22

Ноги

≥18

≥18

≥18

≥18

Дуговое испытание на промышленной частоте

Время

С

0.12

0.12

0.12

0.12

Ток

кА

20

20

20

20

Напряжение пробоя при ударе (п.у.)

≥2.8

≥2.8

≥2.8

≥2.8

Напряжение радиопомех

Испытательное напряжение на землю

кВ

10

10

10

10

Напряжение радиопомех 1 МГц

мкВ

≤50

≤50

≤50

≤50

Масса

кг

41.0

35.8

23.2

16.0

Критерии исполнения : GB ANSI IEC BS AS
