Модель продукта

Единица

U120BP/146D-2

U120BP/146D-1

U70BP/146D-2

U70BP/146D-1

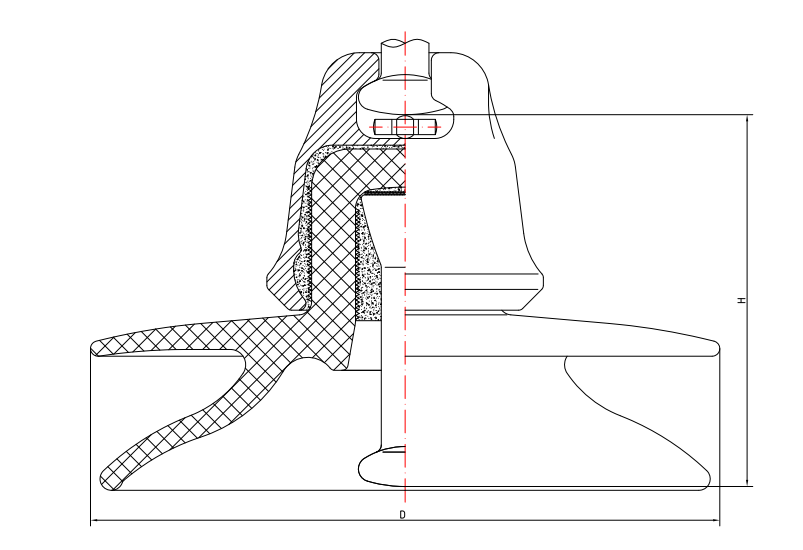

Высота конструкции (H)

мм

146

146

146

146

Номинальный диаметр диска (D)

мм

280

255

280

255

Номинальное расстояние ползания

мм

450

400

450

400

Номинальная электромеханическая разрушающая

кН

120

120

70

70

Рутинная растягивающая нагрузка

кН

60

60

35

35

Маркировка соединения

16

16

16

16

Напряжение коронного гасения

Шапка

кВ

≥22

≥22

≥22

≥22

Ноги

≥18

≥18

≥18

≥18

Дуговое испытание на промышленной частоте

Время

С

0.12

0.12

0.12

0.12

Ток

кА

20

20

20

20

Напряжение пробоя промышленной частоты

кВ

≥110

≥110

≥110

≥110

Напряжение радиопомех

Испытательное напряжение на землю

кВ

10

10

10

10

Напряжение радиопомех 1 МГц

мкВ

≤50

≤50

≤50

≤50

Вес Weight

кг

7.2

5.6

6.0

5.0

Критерии исполнения : GB ANSI IEC BS AS
