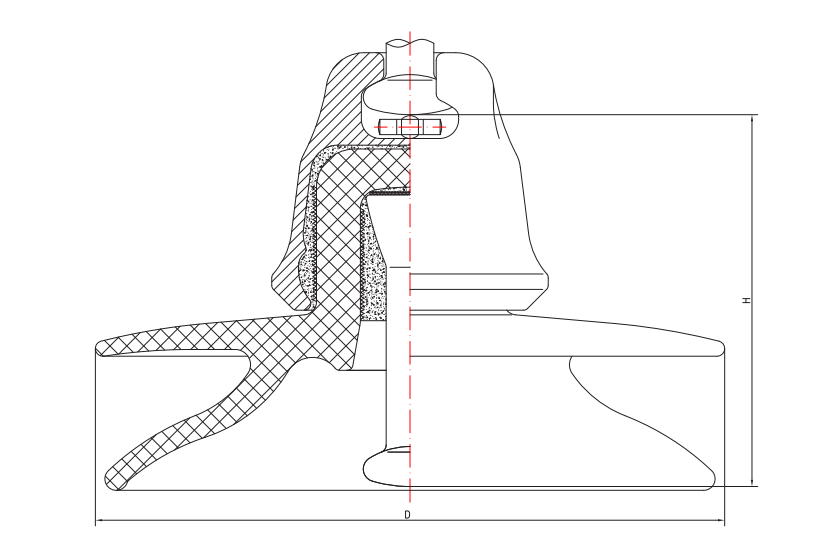

Фарфоровый подвесной изолятор переменного тока, стойкий к загрязнению, с головкой столба (тип двойного зонтика③)

Модель продукта

Единица

U210BP/170D-1

U210BP/170D-2

U160BP/155D

U160BP/170D

Высота конструкции (H)

мм

170

170

155

170

Номинальный диаметр диска (D)

мм

300

350

300

340

Номинальное расстояние ползания

мм

450

525

450

525

Номинальная электромеханическая разрушающая

кН

210

210

160

160

Рутинная растягивающая нагрузка

кН

105

105

80

80

Маркировка соединения

20

20

20

20

Напряжение коронного гасения

Шапка

кВ

≥22

≥22

≥22

≥22

Ноги

≥18

≥18

≥18

≥18

Дуговое испытание на промышленной частоте

Время

С

0.12

0.12

0.12

0.12

Ток current

кА

20

20

20

20

Напряжение пробоя при ударе (п.у.)

≥2.8

≥2.8

≥2.8

≥2.8

Напряжение радиопомех

Испытательное напряжение на землю

кВ

10

10

10

10

Напряжение радиопомех 1 МГц

мкВ

≤50

≤50

≤50

≤50

Масса

кг

10.5

11.3

8.5

10.5

Критерии исполнения : GB ANSI IEC BS AS
