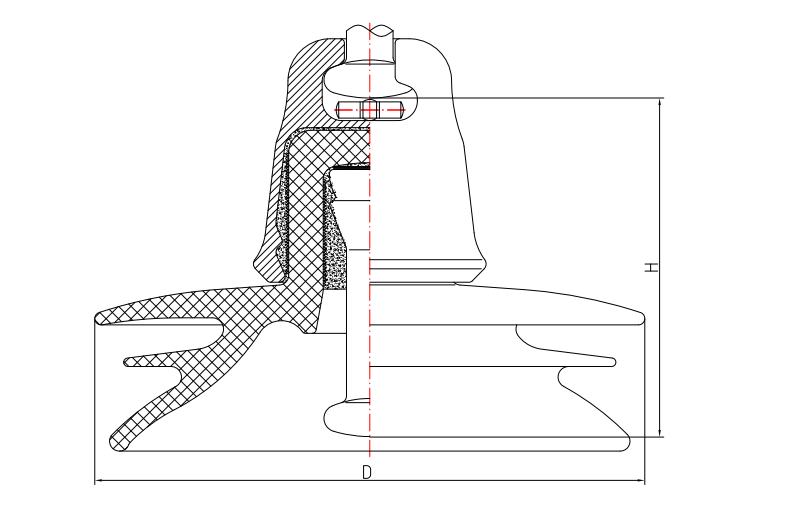

Фарфоровый подвесной изолятор переменного тока, устойчивый к загрязнению с головкой столба (тип с тремя зонтиками①)

Модель продукта

Единица

U840BP/300T

U700BP/280T

U550BP/240T

Высота конструкции (H)

мм

300

280

240

Номинальный диаметр диска (D)

мм

420

420

400

Номинальное расстояние ползания

мм

650

650

650

Номинальная электромеханическая разрушающая

кН

840

700

550

Рутинная растягивающая нагрузка

кН

420

350

275

Маркировка соединения

40

36

32

Напряжение коронного гасения

Шапка

кВ

≥22

≥22

≥22

Ноги

≥18

≥18

≥18

Дуговое испытание на промышленной частоте

Время

С

0.12

0.12

0.12

ток

кА

20

20

20

Ударное напряжение пробоя

п.у.

≥2.8

≥2.8

≥2.8

Напряжение радиопомех

Испытательное напряжение на землю

кВ

10

10

10

Напряжение радиопомех 1 МГц

мкВ

≤50

≤50

≤50

Масса

кг

40.5

34.8

22.7

Стандарт исполнения: GBANSIIECBSAS
