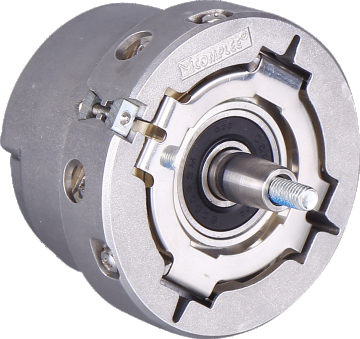

Технические параметры

Модель продукта

Ip 5801f j. 2

Ip 5802 fj.1

Тип кодера

Инкрементный синус и косинус

Инкрементная прямоугольная

Принцип индукции

Фотоэлектрический

Интерфейс

~1впп

Ттл

Количество линий line number *

2048

1024

2048

4096

8192

Ориентировочная

Один один

Частота отклика

≤200кгц

≤100кгц

≤50кгц

Коммутационный сигнал

~1впп

ттл

Ширина

Выход одной синусоидальной и одной косинусоидальной волны за каждый оборот

3×120°;4×90°

Электрическое соединение

Штепсель 14 контактов

Штепсель 12 контактов

Напряжение питания

Dc5v (±5%)

Потребление тока

≤130ma (без нагрузки)

≤150ма без нагрузки)

Тип оси

Конусный вал: Диаметр вала 10мм, конусность = 1:10

Механическая допустимая скорость

≤6000об/мин

Пусковой крутящий момент

≤0.01н.м (20℃)

Момент инерции ротора

6×10⁴ кгм²

Собственная частота муфты статора

≥1800гц

Допустимое осевое перемещение измеряемой оси

± 0,5 мм

Вибрация 10гц до 2000гц удар 6мс

≤150м/с² ≤2000м/с²

≤300м/с² ≤2000м/с²

Рабочая температура

20℃...+100℃

-20℃...+100℃

Степень защиты

Ip54

Способ установки

Натяжное кольцо

Масса

≈ 0,25 кг

Применимый

10110418-32

10320319-31

10320413-31

10320517-31

10320611-31

Модель продукта

Ip 5802g j. 1

Тип кодера

Инкрементная прямоугольная

Принцип индукции

Фотоэлектрический

Интерфейс

Ттл

Количество линий line number *

1024

2048

4096

8192

Ориентировочная

Один

Частота отклика

≤200кгц

N электрические соединения

Штепсель 12 контактов

Напряжение питания

Dc5v (±5%)

Потребление тока

≤120ma (без нагрузки)

Тип оси

Конусный вал: Диаметр вала 10мм, конусность = 1:10

Механическая допустимая скорость

≤6000об/мин

Пусковой крутящий момент

≤0.01н.м (20℃)

Момент инерции ротора

6×10°кгм²

Собственная частота муфты статора

≥1800гц

Допустимое осевое перемещение измеряемой оси

± 0,5 мм

Ибрация 10гц до 2000гц удар 6мс

≤300м/с² ≤2000м/с²

Рабочая температура

-20℃...+100℃

Степень защиты

Ip54

Installation method метод установки

Натяжное кольцо

Масса

= 0,25 кг

Применимый

10220316-31

10220410-3

10220514-31

1020243c-31
