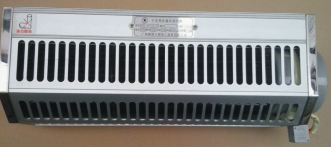

Количество вентиляторов, мощность и конфигурация блока питания следующие:
|
Трансформаторная мощность (кВА) |
200-630 |
800-1000 |
1250-2500 |
3150 |
|
Количество вентиляторов (шт.) x мощность (Вт) |
2x40 |
6x65 |
6x80 |
6x90 |
|
Питание вентилятора (50 Гц) |
~220V |
~220V |
~220V |
~220V |
Система контроля температуры и отображения температуры
Безопасная эксплуатация и срок службы трансформаторов сухого типа во многом зависят от сохранности и надежности изоляции обмоток трансформатора. При превышении температуры обмотки температуры допуска изоляции происходит разрушение изоляции, что является одной из основных причин. Трансформатор не может работать нормально. Система контроля температуры измеряет сигнал температуры через термистор P1100, встроенный в обмотку низкого напряжения, управляет работой охлаждающего вентилятора в зависимости от температуры обмотки и выдает сигнал тревоги о перегреве до тех пор, пока не поступит сигнал отключения по перегреву, тем самым защищая трансформатор и обеспечить его безопасную и надежную работу. При использовании естественного воздушного охлаждения (AN) блок контроля температуры I-типа является дополнительным. Его функции:
Сигнал тревоги, когда температура обмотки превышает 120 ℃: выходной сигнал отключения при 150 ℃. Блок управления температурой типа II настроен на принудительное воздушное охлаждение (AF). Его функция (значение заводской настройки): когда температура обмотки превышает 100 ℃ (регулируется), система автоматически запускает вентиляторное охлаждение, когда температура падает ниже 80 ℃; (регулируется) Когда температура продолжает расти, выдается сигнал тревоги о перегреве, если она превышает 120°C (регулируется), когда температура превышает 150°C (регулируется), выдается сигнал о перегреве; сигнал отключения вторичной системы защиты.
Система отображения температуры может визуально отображать температуру каждой фазной обмотки, а также может быть оснащена компьютерным интерфейсом для осуществления удаленного мониторинга температуры.
Блок контроля температуры и дисплей температуры могут быть установлены на определенном расстоянии от трансформатора. Длина выводов элемента измерения температуры (1 мм2):
Провод блока контроля температуры: <100 м
Провод термометра: <10 м (двухпроводная система)
<100 м (трехпроводная система с компенсацией)
