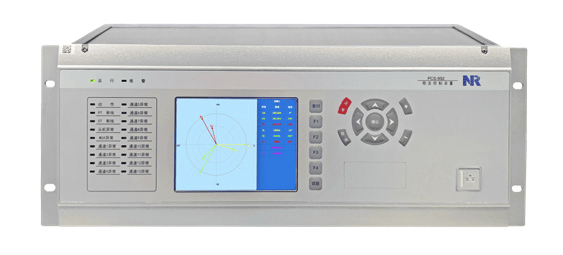

Обзор продукта
Как важная часть системы управления безопасностью и стабильностью, серия устройств управления безопасностью и стабильностью энергосистемы PCS-992 использует распределенную структуру, состоящую из одного главного устройства и нескольких подчиненных устройств, соединенных через оптоволокно. Подчиненные устройства отвечают за выборку, вычисления, определение неисправностей и локальное срабатывание каждого блока; главное устройство отвечает за сбор рабочего состояния каждого блока подчиненных устройств и результатов определения неисправностей, обмен информацией и командами с устройствами управления стабильностью на других подстанциях через устройство интерфейса связи, идентификацию режима работы системы, определение неисправностей в энергосистеме, и после расчета объема мер по управлению стабильностью или объектов управления согласно стратегии управления стабильностью данной подстанции, отправляет управляющие команды подчиненным устройствам или другим устройствам управления стабильностью на других подстанциях для выполнения.
Функции продукта
Управляющие функции
● Аварийное управление после сбоя в сети переменного тока
● Аварийное управление после сбоя в высоковольтных и ультравысоковольтных сетях постоянного тока
● Управление перегрузкой
● Интегрированное управление "источник-сеть-нагрузка-накопитель"
● Аварийное управление реактивной мощностью и напряжением
● Разгрузка по низкой частоте, пониженному напряжению и разделение
● Отключение генераторов и разделение по повышенной частоте
● Управление безопасностью и стабильностью корпоративных энергосистем
● Мониторинг потери питания на участке сети переменного тока / защита последнего выключателя
● Защита фотоэлектрических систем от работы в изолированном режиме
● Точное управление разгрузкой по нагрузке
Вспомогательные функции
● Онлайн-мониторинг аппаратного обеспечения и цепей
● Синхронизация по минутным, секундным импульсам и IRIG-B
● Отчеты о 128 срабатываниях, отчеты о 32 записях аварийных осциллограмм (главное устройство записывает амплитудные значения, подчиненные — мгновенные значения)
● Разнообразные решения для связи, поддерживающие отраслевые стандарты связи IEC60870-5-103, IEC61850
● Удобный и дружелюбный интерфейс "человек-машина": удобное сопутствующее ПО для наладки, мощный инструмент анализа волновых форм и т.д.
● Практичная и портативная система динамического группового имитационного тестирования энергосистемы
