Обзор продукта

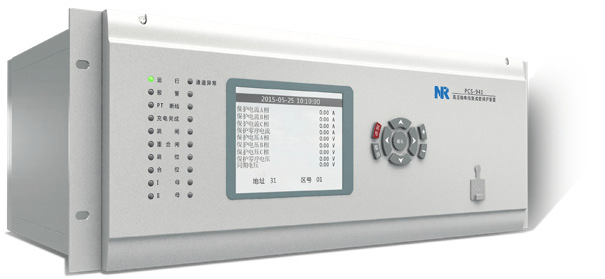

Серия устройств PCS-941 представляет собой комплектные цифровые защитные устройства для высоковольтных линий электропередачи. Они включают в себя полный комплект резервных защит, состоящий из трехступенчатой междуфазной и заземляющей дистанционной защиты, а также четырехступенчатой направленной токовой защиты нулевой последовательности. Устройство оснащено функцией трехфазного однократного АПВ, функцией сигнализации перегрузки, а также цепями управления включением/отключением и цепями переключения переменного напряжения. Может использоваться в качестве основной и резервной защиты линий электропередачи 110 кВ. Полностью поддерживает функционал цифровой подстанции, протокол передачи отсчетов значений IEC61850-9-2, протокол IEC61850 и функцию GOOSE в реальном времени.
Функции продукта
Функции защиты
● Трехступенчатая междуфазная дистанционная защита
● Трехступенчатая заземляющая дистанционная защита
● Четырехугольная заземляющая и междуфазная дистанционная защита, может использоваться в качестве удаленной резервной защиты при повреждениях на шинах низкого напряжения трансформатора
● Четырехступенчатая направленная токовая защита нулевой последовательности
● Несимметричное последовательное ускоренное отключение
● Последовательное ускоренное отключение на двухцепной линии
● Защита от понижения частоты
● Двухступенчатая токовая защита при обрыве ТН
● Ускорение дистанционной и нулевой последовательной защит
● Блокировка при качаниях
● Автоматическое повторное включение
Вспомогательные функции
● Аппаратный и контурный онлайн-мониторинг
● Определение места повреждения
● Синхронизация по минутным, секундным импульсам и IRIG-B
● 256 отчетов о действиях, 64 отчета об осциллограммах аварийных режимов
● Разнообразные решения для связи, поддержка отраслевых стандартов связи IEC60870-5-103, IEC61850
● Удобный интерфейс пользователя, предоставлено удобное сопутствующее ПО для наладки, мощный инструмент для анализа осциллограмм
