Обзор продукта

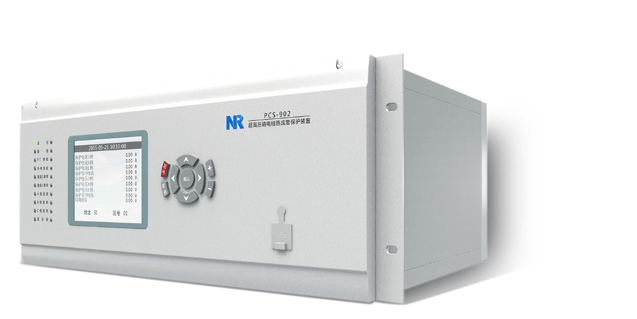

Серия устройств PCS-902 представляет собой комплектные устройства быстрой защиты для цифровых сверхвысоковольтных (УВН) линий электропередачи. Они оснащены быстрой основной защитой на основе продольных дистанционных и направленных нулевой последовательности элементов, уникальной защитой от изменений промышленной частоты, а также полным комплектом резервной защиты, состоящим из трехступенчатой междуфазной и заземляющей дистанционной защиты и многоступенчатой направленной токовой защиты нулевой последовательности. Устройства также имеют функцию автоматического повторного включения (АПВ) и могут использоваться в качестве основной и резервной защиты для линий электропередачи напряжением 220 кВ и выше. Полностью поддерживают функции цифровых подстанций, протокол передачи отсчетов значений IEC61850-9-2, протокол IEC61850 и функцию GOOSE в реальном времени.
Функции продукта
Функции защиты
● Продольная дистанционная защита
● Направленная продольная защита нулевой последовательности
● Защита от изменений промышленной частоты
● Трехступенчатая междуфазная дистанционная защита
● Трехступенчатая дистанционная защита заземления
● Двухступенчатая или независимая выдержка времени направленной токовой защиты нулевой последовательности
● Токовая защита и токовая защита при обрыве PT
● Защита от перенапряжения и дистанционная защита отключения
● Защита от несоответствия
● Ускоренная дистанционная защита, ускоренная защита нулевой последовательности
● Блокировка при качаниях
● Автоматическое повторное включение (АПВ)
● Поддержка различных способов продольной связи, таких как несущая частота, оптоволокно и др.
Вспомогательные функции
● Онлайн-мониторинг аппаратного обеспечения и цепей
● Определение места повреждения
● Синхронизация по минутным, секундным импульсам и IRIG-B
● Отчеты о 256 срабатываниях, отчеты о 64 записях осциллограмм неисправностей
● Разнообразные коммуникационные решения, поддержка отраслевых стандартов связи IEC60870-5-103, IEC61850
● Удобный интерфейс оператора, предоставление удобного сопутствующего программного обеспечения для наладки, мощного инструмента анализа осциллограмм
